Series
B1.8806
Garras giratorias sin carrera de giro
brida arriba, mecanismo de giro reforzado
control de posición opcional
doble efect, presión máx. de servicio 350 bar
control de posición opcional
doble efect, presión máx. de servicio 350 bar
Informaciones de la serie
Descripción
B 1.8806 Garra giratoria sin carrera de giro
La garra giratoria sin carrera de giro es un cilindro a tracciòn doble efecto. Una parte de la carrera del pistón se utiliza para el giro del vástago sin carrera axial.
Blocaje

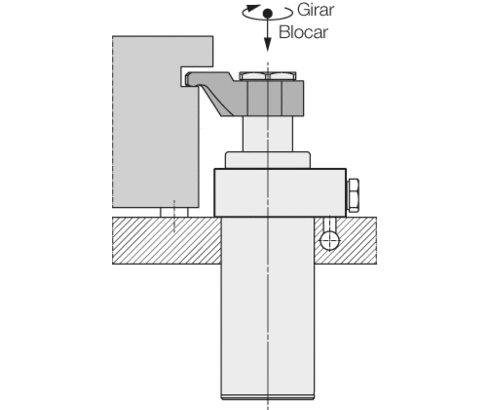

- El vástago se gira junto con la brida de sujeción sin carrera axial (carrera de giro) en el sentido deseado.
- Después del giro hacia dentro de la brida de sujeción sobre el punto de sujeción se efectúa la carrera lineal de sujeción.
Desblocaje
- Durante la carrera lineal de retroceso se levanta la brida de sujeción del punto de sujeción.
- El vástago gira la brida de sujeción sin carrera axial a la posición inicial.
Artículos (24)
Cargando…
| Referencia | Datos CAD | funcionamiento | diámetro del pistón [mm] | diámetro del vástago [mm] | fuerza de tracción máx. [kN] | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
12
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
12
material del rascador
metal
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
accesorio: eléctrico o neumático
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
pistón: blocado y desblocado
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
12
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
accesorio: eléctrico o neumático
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
pistón: blocado y desblocado
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
12
material del rascador
metal
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
carrera total [mm]
12
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
carrera total [mm]
12
material del rascador
metal
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
accesorio: eléctrico o neumático
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
pistón: blocado y desblocado
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
carrera total [mm]
12
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
25
diámetro del vástago [mm]
20
fuerza de tracción máx. [kN]
6.1
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
accesorio: eléctrico o neumático
campo de presión
alta presión
carrera de sujeción [mm]
12
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
4.9
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
pistón: blocado y desblocado
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
carrera total [mm]
12
material del rascador
metal
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
15.8
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
12
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto sin carrera de giro
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
15.8
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
12
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
carrera total [mm]
16
material del rascador
metal
alojamiento para la brida de sujeción
cono 1:10
Accesorios (11)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición neumático
para tamaño 1895
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1895, sin interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición neumático
para tamaño 1893
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1893, sin interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1896, sin interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición neumático
para tamaño 1896,
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1896, con interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1895, con interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Control de posición eléctrico
para tamaño 1893, con interruptor
según la hoja del catálogo B1.8806
|
|
Referencia
|
Datos CAD
|
Descripción
Contacto inductivo
PNP, 10...30 V C.C.
según la hoja del catálogo B1.8251
|
Cargando…
Registro
¿Nuevo aquí?
Aproveche nuestra zona de login gratuita:
- Descarga de datos CAD
- Descarga de instrucciones de servicio
Login
Iniciar sesión
¡Bienvenido de nuevo! Inicie sesión con su cuenta de usuario ya existente.'
Cargando…
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
Cargando…
Se ha producido un error inesperado. Por favor, recargue la página o inténtelo más tarde.
