Baureihe
B1.8806

Schwenkspanner ohne Schwenkhub

Flansch oben, verstärkte Schwenkmechanik
Positionskontrolle optional
doppelt wirkend
max. Betriebsdruck 350 bar
Schwenkspanner ohne Schwenkhub
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung
B 1.8806 Schwenkspanner ohne Schwenkhub

Hydraulische Schwenkspanner werden zum Spannen von Werkstücken eingesetzt, bei denen die Spannpunkte zum Be- und Entladen der Vorrichtung frei sein müssen.
Bei dieser Ausführung ohne Schwenkhub schwenkt das Spanneisen in einer Ebene und ermöglicht so das Spannen von Werkstücken in Taschen oder Vertiefungen, die nur geringfügig höher als das Spanneisen sind.

Der Schwenkspanner ohne Schwenkhub ist ein doppelt wirkender Zugzylinder, bei dem ein Teil des Kolbenhubes zur Drehung der Kolbenstange ohne Axialhub genutzt wird.



Spannen

  1. Die Kolbenstange wird zusammen mit dem Spanneisen ohne Axialhub (Schwenkhub) in der gewünschten Richtung gedreht.
  2. Nach dem Einschwenken des Spanneisens über die Spannstelle erfolgt der lineare Spannhub.

Entspannen

  1. Beim linearen Rückhub wird das Spanneisen von der Spannstelle abgehoben.
  2. Die Kolbenstange schwenkt das Spanneisen ohne Axialhub in die Ausgangstellung zurück.

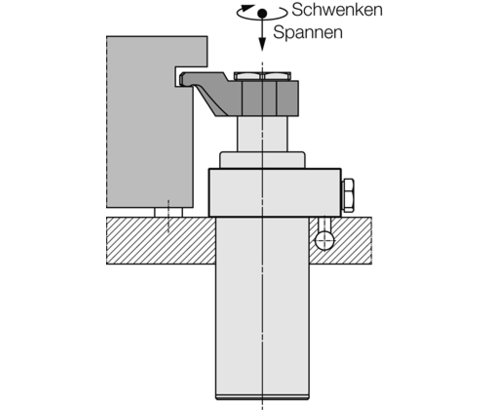

Schwenkspanner ohne Schwenkhub B 1.8806
Schwenkspanner ohne Schwenkhub B 1.8806
Artikel (24)
Gehäusebauform
Flansch oben (24)
Spanneisenaufnahme
Kegel 1:10 (24)
Spannhub [mm]
Schwenkhub [mm]
0 (24)
Gesamthub [mm]
Schwenkwinkel [°]
90 (24)
Schwenkrichtung
Funktionsweise
doppelt wirkend ohne Schwenkhub (24)
Kolbendurchmesser [mm]
Stangendurchmesser [mm]
max. Zugkraft [kN]
max. Betriebsdruck [bar]
350 (24)
Dichtungen
NBR (24)
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss (24)
Positionskontrolle
Druckbereich
Hochdruck (24)
durchgehende Kolbenstange
max. Spannkraft [kN}
Schwenkmechanik
verstärkt (24)
Überlastsicherung
ohne (24)
Abfrage von
Abstreiferwerkstoff
Art.-Nr. CAD-DatenFunktionsweiseKolbendurchmesser [mm]Stangendurchmesser [mm]max. Zugkraft [kN]
Art.-Nr.
1893N90L12DH
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90L12DM
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90L12MH
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90L12MM
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90R12DH
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90R12DM
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90R12MH
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1893N90R12MM
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
Eigenschaften
Art.-Nr.
1895N90L16DH
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
15.8
Eigenschaften
Art.-Nr.
1895N90L16DM
CAD-Daten
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
15.8
Eigenschaften
Art.-Nr.
1893N90L12DH
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90L12DM
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
Metall
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90L12MH
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
Zubehör: Elektrisch oder pneumatisch
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
mit
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
Kolben: Gespannt und entspannt
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90L12MM
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
Zubehör: Elektrisch oder pneumatisch
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
mit
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
Kolben: Gespannt und entspannt
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
Metall
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90R12DH
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90R12DM
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
Metall
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90R12MH
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
Zubehör: Elektrisch oder pneumatisch
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
mit
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
Kolben: Gespannt und entspannt
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1893N90R12MM
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
6.1
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
Zubehör: Elektrisch oder pneumatisch
Druckbereich
Hochdruck
Spannhub [mm]
12
durchgehende Kolbenstange
mit
max. Spannkraft [kN}
4.9
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
Kolben: Gespannt und entspannt
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
Gesamthub [mm]
12
Abstreiferwerkstoff
Metall
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1895N90L16DH
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
15.8
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
16
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
12
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
16
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
Art.-Nr.
1895N90L16DM
Funktionsweise
doppelt wirkend ohne Schwenkhub
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
15.8
max. Betriebsdruck [bar]
350
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
16
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
12
Schwenkmechanik
verstärkt
Überlastsicherung
ohne
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
links
Schwenkhub [mm]
Gesamthub [mm]
16
Abstreiferwerkstoff
Metall
Spanneisenaufnahme
Kegel 1:10
Zubehörartikel (11)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
0353892
CAD-Daten
Beschreibung
Pneumatische Positionsabfrage für Baugröße 1895 nach Katalogblatt B1.8806
Art.-Nr.
0353893
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1895, ohne Schalter nach Katalogblatt B1.8806
Art.-Nr.
0353896
CAD-Daten
Beschreibung
Pneumatische Positionsabfrage für Baugröße 1893 nach Katalogblatt B1.8806
Art.-Nr.
0353897
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1893, ohne Schalter nach Katalogblatt B1.8806
Art.-Nr.
0353902
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1896, ohne Schalter nach Katalogblatt B1.8806
Art.-Nr.
0353903
CAD-Daten
Beschreibung
Pneumatische Positionsabfrage für Baugröße 1896, nach Katalogblatt B1.8806
Art.-Nr.
0353907
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1896, mit Schalter nach Katalogblatt B1.8806
Art.-Nr.
0353908
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1895, mit Schalter nach Katalogblatt B1.8806
Art.-Nr.
0353909
CAD-Daten
Beschreibung
Elektrische Positionskontrolle für Baugröße 1893, mit Schalter nach Katalogblatt B1.8806
Art.-Nr.
3829198
CAD-Daten
Beschreibung
Induktiver Näherungsschalter_x000D_ PNP, 10...30 VDC_x000D_ nach Katalogblatt B1.8251
Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
