Série
B1.8806

Vérins de serrage pivotant sans course de pivotement

flasque supérieur, mécanisme de pivotement renforcé
contrôle de position en option
double effet, pression de fonctionnement maxi. 350 bars
Vérins de serrage pivotant sans course de pivotement
Téléchargements
Feuillet du catalogue
DEENFRESIT
Instructions de service
Informations série
Description
B 1.8806 Vérins de serrage pivotant sans course de pivotement

Les vérins de serrage pivotant sont utilisés pour le bridage de pièces à usiner, dont les points de serrage doivent rester libres pour le chargement et déchargement du montage. Cette version sans course de pivotement pivote la bride de serrage dans un seul plan et permet le bridage de pièces à usiner dans des poches ou des encoches un peu plus hautes que la bride de serrage.

Le vérin de serrage pivotant sans course de pivotement est un vérin de traction double effet dont une partie de la course du piston est utilisée pour la rotation de la tige du piston sans course axiale.

Bridage

  1. La tige du piston est pivotée avec la bride de serrage sans course axiale (course de pivotement) dans le sens souhaité.
  2. Après le pivotement de la bride de serrage au dessus du point de serrage la course de serrage linéaire est effectuée.

Débridage

  1. Lors de la course de retour linéaire la bride de serrage est levée du point de serrage.
  2. La tige de piston pivote la bride de serrage sans course axiale de nouveau à la position initiale.

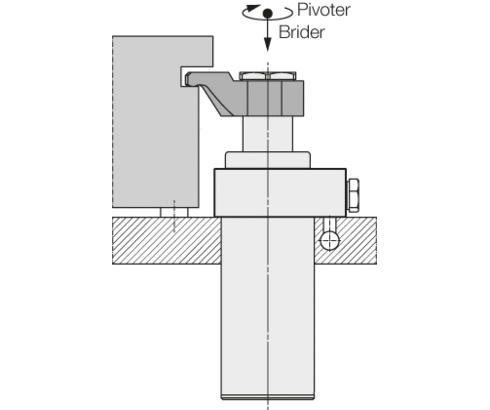

Vérin de serrage pivotant sans course de pivotement B1.8806
Vérin de serrage pivotant sans course de pivotement B1.8806
Article (24)
fonctionnement
double effet, sans course de pivotement (24)
diamètre piston [mm]
diamètre de la tige [mm]
force de traction maxi. [kN]
pression de fonctionnement maxi. [bars]
350 (24)
joints d'étanchéité
NBR (24)
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques (24)
type du corps
flasque supérieur (24)
contrôle de position
plage de pression
haute pression (24)
course de serrage [mm]
tige du piston traversante
force de serrage maxi. [kN]
mécanisme de pivotement
renforcée (24)
protection contre les surcharges
sans (24)
interrogation du
angle de pivotement [°]
90 (24)
sens de pivotement
course de pivotement [mm]
0 (24)
course totale [mm]
matériel du racleur
logement pour brides de serrage
cône 1:10 (24)
Référence Données CAOfonctionnementdiamètre piston [mm]diamètre de la tige [mm]force de traction maxi. [kN]
Référence
1893N90L12DH
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90L12DM
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90L12MH
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90L12MM
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90R12DH
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90R12DM
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90R12MH
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1893N90R12MM
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
Caractéristiques
Référence
1895N90L16DH
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
40
diamètre de la tige [mm]
32
force de traction maxi. [kN]
15.8
Caractéristiques
Référence
1895N90L16DM
Données CAO
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
40
diamètre de la tige [mm]
32
force de traction maxi. [kN]
15.8
Caractéristiques
Référence
1893N90L12DH
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
sans
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
FKM
logement pour brides de serrage
cône 1:10
Référence
1893N90L12DM
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
sans
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
métal
logement pour brides de serrage
cône 1:10
Référence
1893N90L12MH
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
accessoire : électrique ou pneumatique
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
avec
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
piston : bridé et débridé
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
FKM
logement pour brides de serrage
cône 1:10
Référence
1893N90L12MM
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
accessoire : électrique ou pneumatique
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
avec
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
piston : bridé et débridé
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
métal
logement pour brides de serrage
cône 1:10
Référence
1893N90R12DH
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
sans
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à droite
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
FKM
logement pour brides de serrage
cône 1:10
Référence
1893N90R12DM
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
sans
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à droite
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
métal
logement pour brides de serrage
cône 1:10
Référence
1893N90R12MH
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
accessoire : électrique ou pneumatique
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
avec
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
piston : bridé et débridé
angle de pivotement [°]
90
sens de pivotement
à droite
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
FKM
logement pour brides de serrage
cône 1:10
Référence
1893N90R12MM
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
25
diamètre de la tige [mm]
20
force de traction maxi. [kN]
6.1
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
accessoire : électrique ou pneumatique
plage de pression
haute pression
course de serrage [mm]
12
tige du piston traversante
avec
force de serrage maxi. [kN]
4.9
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
piston : bridé et débridé
angle de pivotement [°]
90
sens de pivotement
à droite
course de pivotement [mm]
course totale [mm]
12
matériel du racleur
métal
logement pour brides de serrage
cône 1:10
Référence
1895N90L16DH
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
40
diamètre de la tige [mm]
32
force de traction maxi. [kN]
15.8
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
16
tige du piston traversante
sans
force de serrage maxi. [kN]
12
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
16
matériel du racleur
FKM
logement pour brides de serrage
cône 1:10
Référence
1895N90L16DM
fonctionnement
double effet, sans course de pivotement
diamètre piston [mm]
40
diamètre de la tige [mm]
32
force de traction maxi. [kN]
15.8
pression de fonctionnement maxi. [bars]
350
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
flasque supérieur
contrôle de position
sans
plage de pression
haute pression
course de serrage [mm]
16
tige du piston traversante
sans
force de serrage maxi. [kN]
12
mécanisme de pivotement
renforcée
protection contre les surcharges
sans
interrogation du
sans
angle de pivotement [°]
90
sens de pivotement
à gauche
course de pivotement [mm]
course totale [mm]
16
matériel du racleur
métal
logement pour brides de serrage
cône 1:10
Articles accessoire (11)
Référence Données CAO Description
Référence
0353892
Données CAO
Description
Contrôle de position pneumatique pour taille 1895 selon la page B1.8806 du catalogue
Référence
0353893
Données CAO
Description
Contrôle de position électrique pour taille 1895, sans commutateur selon la page B1.8806 du catalogue
Référence
0353896
Données CAO
Description
Contrôle de position pneumatique pour taille 1893 selon la page B1.8806 du catalogue
Référence
0353897
Données CAO
Description
Contrôle de position électrique pour taille 1893, sans commutateur selon la page B1.8806 du catalogue
Référence
0353902
Données CAO
Description
Contrôle de position électrique pour taille 1896, sans commutateur selon la page B1.8806 du catalogue
Référence
0353903
Données CAO
Description
Contrôle de position pneumatique pour taille 1896, selon la page B1.8806 du catalogue
Référence
0353907
Données CAO
Description
Contrôle de position électrique pour taille 1896, avec commutateur selon la page B1.8806 du catalogue
Référence
0353908
Données CAO
Description
Contrôle de position électrique pour taille 1895, avec commutateur selon la page B1.8806 du catalogue
Référence
0353909
Données CAO
Description
Contrôle de position électrique pour taille 1893, avec commutateur selon la page B1.8806 du catalogue
Référence
3829198
Données CAO
Description
Détecteur de proximité inductif PNP, 10...30 V C.C. selon la page B1.8251 du catalogue
Erreur lors du chargement des données CAO. Veuillez vérifier votre connexion Internet et réessayer.
Remarque: nos données CAO sont généralement des données simplifiées et reflètent principalement le contour extérieur et les connexions du produit (voir également Termes d’utilisation). Pour connaître les dimensions exactes et les tolérances, en particulier les informations sur les trous de fixation ou les accessoires tels que les pinces spéciales, veuillez toujours vous référer à la feuille de catalogue correspondante.
