Série
B1.520
Vérins-bloc
pour contrôle de positions en fins de courses
double effet, pression de fonctionnement maxi. 500 bars
double effet, pression de fonctionnement maxi. 500 bars
Informations série
Description
B 1.520 Vérins-bloc
Des vérins-bloc double effet avec contrôle de positions en fins de course sont utilisés soit dans des ensembles automatisés soit dans le cas où le bridage et le débridage doivent être effectués en fonction du temps ou des cadences.

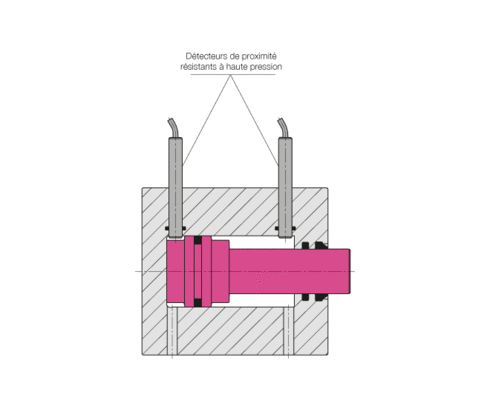

Le contrôle de positions en fins de courses donne l’information nécessaire sur la position du piston. Le contrôle se fait par des détecteurs résistants aux hautes pressions, vissés aux positions correspondantes du piston du vérin dans le corps.
Article (69)
Chargement…
| Référence | Données CAO | type | course [mm] | fonctionnement | amortisseur de fin de course | |
|---|---|---|---|---|---|---|
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
|
Chargement…
Référence
type
vérin-bloc
course [mm]
16
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques K
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
16
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux + 4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
trous taraudés
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
16
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques B
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
50
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques L
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
50
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux + 4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
trous taraudés
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
50
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques B
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
100
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques L
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
100
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
alésages transversaux + 4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
trous taraudés
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
100
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
16
diamètre de la tige [mm]
10
joints d'étanchéité
FKM
fixation
4 alésages longitudinaux
bout de la tige de piston
taraudage M6
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques B
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
10
force de traction maxi. [kN]
6.1
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Référence
type
vérin-bloc
course [mm]
20
fonctionnement
double effet
amortisseur de fin de course
sans
diamètre piston [mm]
25
diamètre de la tige [mm]
16
joints d'étanchéité
FKM
fixation
alésages transversaux
bout de la tige de piston
taraudage M10
connexions hydrauliques
connexion à flasquer avec étanchéité par joints toriques K
palier à rotule
sans
pression de fonctionnement maxi. [bars]
500
contrôle de position
accessoire : détecteurs résistants aux hautes pressions
matériel du corps
acier
force de poussée maxi. [kN]
24.5
force de traction maxi. [kN]
14.5
température de fonctionnement [°C]
-20...+200
rainure transversale
sans
embase de centrage
sans
protection anti-torsion
sans
inoxydable
non
Articles accessoire (9)
| Référence | Données CAO | Description |
|---|---|---|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X7-XXX et 15X8-XXX
température ambiante –25 jusqu'à +80 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Câble de connexion
avec pnp fiche coudée M12
avec 2 diodes lumineuses, longueur du câble 3m
selon la page G2.140 du catalogue
|
|
Référence
|
Données CAO
|
Description
Câble de connexion
avec pnp fiche droite M12
sans diodes lumineuses, longueur du câble 3m
selon la page G2.140 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X3-XXX jusqu'à 15X6-XXX
température ambiante –25 jusqu'à +80 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X9-XXX
température ambiante –25 jusqu'à +80 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X7-XXX et 15X8-XXX
température ambiante –25 jusqu'à +120 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X3-XXX jusqu'à 15X6-XXX
température ambiante –25 jusqu'à +120 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Connecteur à fiches pnp M 12 droit
longueur du câble 5 m, type de protection IP68
température ambiante –40 jusqu'à +105 °C
sans diode lumineuse, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Connecteur à fiches pnp M 12 coudé
longueur du câble 5 m, type de protection IP68
température ambiante –20 jusqu'à +105 °C
sans diode lumineuse, selon la page B1.520 du catalogue
|
Chargement…
Enregistrement
Nouveau ici?
Profitez des avantages gratuits de notre zone login:
- Téléchargement de données CAO
- Téléchargement des instructions de service
Login
Connectez-vous'
Bienvenue à nouveau ! Connectez-vous à votre compte d’utilisateur déjà existant.
Chargement…
Erreur lors du chargement des données CAO. Veuillez vérifier votre connexion Internet et réessayer.
Remarque: nos données CAO sont généralement des données simplifiées et reflètent principalement le contour extérieur et les connexions du produit (voir également Termes d’utilisation). Pour connaître les dimensions exactes et les tolérances, en particulier les informations sur les trous de fixation ou les accessoires tels que les pinces spéciales, veuillez toujours vous référer à la feuille de catalogue correspondante.
Chargement…
Une erreur inattendue s’est produite. Veuillez recharger la page ou réessayer plus tard.
