Étaux de serrage HILMA.EL

Serrage contre mors fixe, commande mécanique avec transmission de puissance hydraulique, largeurs de mors 100, 125 et 160 mm

Application
Les étaux de serrage EL sont avantageusement utilisés dans l'usinage vertical pour la construction d’outils, de moules et de montages.

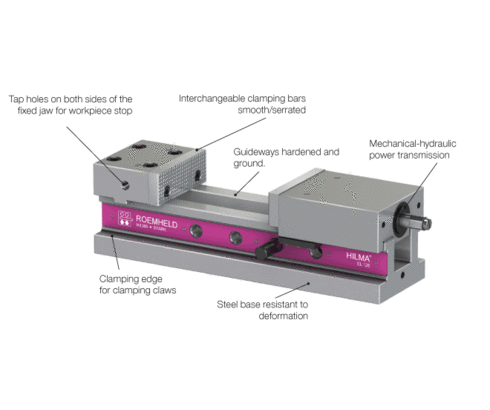

Description
Les étaux de serrage EL peuvent être adaptés de manière flexible et rapide aux plages de serrage les plus différentes grâce à leur réglage par goupille enfichable.
Grâce a la transmission de puissance hydraulique, la force de serrage souhaitée est obtenue avec un faible effort de manivelle.
L’étau de serrage peut être facilement et rapidement nettoyé en retirant la goupille et en enlevant le chariot de serrage de l’embase. De ce fait, les temps morts coûteux se réduisent.

Données techniques
Principe de serrage: serrage contre mors fixe
Commande: mécanique par manivelle avec transmission de  puissance hydraulique

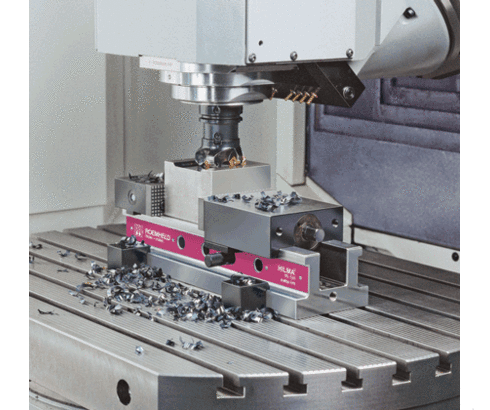

L'étau mécanique-hydraulique Euroline "EL 125" illustré, avec une largeur de mors de 125 millimètres, dispose d'une force de serrage de 40 kN et d'une portée de 0 à 225 millimètres. C'est un moyen de serrage standard avantageux pour une utilisation polyvalente dans des centres d'usinage verticaux ou universels dans la construction d'outils, de moules et de dispositifs ainsi que dans la production. Un boulon enfichable permet de présélectionner rapidement et grossièrement la plage de serrage souhaitée.
