Série
B1.921

Vérins d’appui

Contact par ressort ou air comprimé
simple effet avec/sans rappel par ressort
pression de fonctionnement maxi. 500 bars
Vérins d’appui
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description

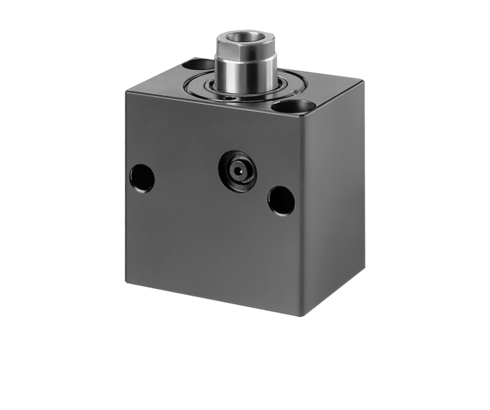

B1.921 Vérin d’appui

La forme universelle du vérin-bloc permet de les monter aussi bien en position verticale qu’en position horizontale. L’huile hydraulique peut être amenée par une tuyauterie ou des alésages dans le corps du montage d’usinage.

Le blocage hydraulique se fait simultanément ou indépendamment du bridage hydraulique de la pièce à usiner. Un taraudage est prévu dans le piston pour y placer d’éventuelles entretoises qui compenseront l’inégalité de hauteur.
Pour obtenir le contact entre le piston d’appui et la pièce à usiner, nous disposons de trois possibilités:

1. Par ressort
piston sorti en position au repos

2. Pression d’air
sans ressort de rappel

3. Pression d’air
avec ressort de rappel incorporé

L’alimentation pneumatique permet un réglage exact de la force d’appui à l’aide d’un réducteur de pression. La version de base, actionné par ressort, exige le raccordement d’une tuyauterie de purge sur le raccord de l’alimentation pneumatique s’il y a danger d’aspiration de liquides de refroidissement.

Article (9)
Chargement...
fonctionnement
simple effet (9)
pression de fonctionnement maxi. [bars]
500 (9)
joints d'étanchéité
NBR (9)
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques (9)
type du corps
version-bloc (9)
contrôle de position
sans (9)
plage de pression
haute pression (9)
racleur
FKM (9)
mise à l'air de la zone du ressort
sans (9)
système auto-bloquant
sans (9)
type du piston
avec taraudage (9)
pression de fonctionnement mini. [bars]
100 (9)
température de fonctionnement maxi. [°C]
100 (9)
position repos
sortir
rappel
contact
piston Ø [mm]
charge maxi. [kN]
course du piston [mm]
débit maxi. [cm3/s]
- (9)
force de contact du ressort [N]
force de contact de l'air comprimé [N/bars]
contrainte élastique [µm/kN]
Référence Données CAOfonctionnementpression de fonctionnement maxi. [bars]joints d'étanchéitéconnexions hydrauliques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Référence
Données CAO
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
Caractéristiques
Chargement...
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
sorti
sortir
-
rappel
avec force du ressort
contact
avec force du ressort
piston Ø [mm]
16
charge maxi. [kN]
7
course du piston [mm]
6
débit maxi. [cm3/s]
-
force de contact du ressort [N]
8-10
force de contact de l'air comprimé [N/bars]
-
contrainte élastique [µm/kN]
3.6
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
sans
contact
avec pression d'air
piston Ø [mm]
16
charge maxi. [kN]
7
course du piston [mm]
6
débit maxi. [cm3/s]
-
force de contact du ressort [N]
-
force de contact de l'air comprimé [N/bars]
20.1
contrainte élastique [µm/kN]
3.6
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
avec force du ressort
contact
avec pression d'air
piston Ø [mm]
16
charge maxi. [kN]
7
course du piston [mm]
6
débit maxi. [cm3/s]
-
force de contact du ressort [N]
8-10
force de contact de l'air comprimé [N/bars]
20.1
contrainte élastique [µm/kN]
3.6
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
sorti
sortir
-
rappel
avec force du ressort
contact
avec force du ressort
piston Ø [mm]
20
charge maxi. [kN]
12.5
course du piston [mm]
8
débit maxi. [cm3/s]
-
force de contact du ressort [N]
13,5-17
force de contact de l'air comprimé [N/bars]
-
contrainte élastique [µm/kN]
1.7
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
sans
contact
avec pression d'air
piston Ø [mm]
20
charge maxi. [kN]
12.5
course du piston [mm]
8
débit maxi. [cm3/s]
-
force de contact du ressort [N]
-
force de contact de l'air comprimé [N/bars]
31.4
contrainte élastique [µm/kN]
1.7
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
avec force du ressort
contact
avec pression d'air
piston Ø [mm]
20
charge maxi. [kN]
12.5
course du piston [mm]
8
débit maxi. [cm3/s]
-
force de contact du ressort [N]
13,5-17
force de contact de l'air comprimé [N/bars]
31.4
contrainte élastique [µm/kN]
1.7
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
sorti
sortir
-
rappel
avec force du ressort
contact
avec force du ressort
piston Ø [mm]
35
charge maxi. [kN]
28
course du piston [mm]
10
débit maxi. [cm3/s]
-
force de contact du ressort [N]
19,2-24
force de contact de l'air comprimé [N/bars]
-
contrainte élastique [µm/kN]
1.3
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
sans
contact
avec pression d'air
piston Ø [mm]
35
charge maxi. [kN]
28
course du piston [mm]
10
débit maxi. [cm3/s]
-
force de contact du ressort [N]
-
force de contact de l'air comprimé [N/bars]
96.2
contrainte élastique [µm/kN]
1.3
Référence
fonctionnement
simple effet
pression de fonctionnement maxi. [bars]
500
joints d'étanchéité
NBR
connexions hydrauliques
trous taraudés et connexion à flasquer avec étanchéité par joints toriques
type du corps
version-bloc
contrôle de position
sans
plage de pression
haute pression
racleur
FKM
mise à l'air de la zone du ressort
sans
système auto-bloquant
sans
type du piston
avec taraudage
pression de fonctionnement mini. [bars]
100
température de fonctionnement maxi. [°C]
100
position repos
rentré
sortir
avec pression d'air
rappel
avec force du ressort
contact
avec pression d'air
piston Ø [mm]
35
charge maxi. [kN]
28
course du piston [mm]
10
débit maxi. [cm3/s]
-
force de contact du ressort [N]
19,2-24
force de contact de l'air comprimé [N/bars]
96.2
contrainte élastique [µm/kN]
1.3
Articles accessoire (7)
Référence Données CAO Description
Référence
Données CAO
Description
Joint torique 10 x 2 mm, NBR selon la page B1.5091 du catalogue
Référence
Données CAO
/
Description
Joint d’étanchéité 4,7 x 9,3 mm selon page B1.372
Référence
Données CAO
Description
Embout G1/8 avec joint d'étanchéité selon la page B1.900 du catalogue
Référence
Données CAO
Description
Vis de fermeture G1/4 SW 19 x 8 mm haut maxi. 500 bars, selon la page F9.300 du catalogue
Référence
Données CAO
Description
Vis de pression M10 x 12 mm à tête bombée selon la page G3.800 du catalogue
Référence
Données CAO
Description
Vis de pression M16 x 20 mm à tête bombée selon la page G3.800 du catalogue
Référence
Données CAO
Description
Vis de pression M12 x 12 mm à tête bombée selon la page G3.800 du catalogue
Chargement...
