Série
B1.590
Vérins-bloc hydrauliques
Articles et prix sur demande
Vérins-bloc construction avec tube
double effet, pression de fonctionnement maxi. 250 bars
double effet, pression de fonctionnement maxi. 250 bars
Informations série
Description
B1.590 Vérins-bloc hydrauliques
Depuis des années le vérin-bloc de ROEMHELD est de construction parallélépipède dans les installations hydrauliques.
Le vérin-bloc hydraulique complète ce programme par les caractéristiques suivantes :
- Course du piston jusqu’à 1200 mm
- Possibilité d’installation de détecteurs résistants aux hautes pressions pour le contrôle des positions finales
- Amortisseurs réglables de fin de course disponibles
De ce fait les possibilités d’application dans la construction des machines et des systèmes sont considérablement étendues, particulièrement dans la construction de moules pour la commande de tirenoyaux et de tiroirs.
Le vérin-bloc hydraulique pour déplacement linéaire réunit les avantages de deux séries:
- Vérins hydrauliques avec des courses longues et amortisseurs de fin de course, au choix
- Vérin-bloc avec multiples possibilités de fixation et d’alimentation en huile et contrôle des positions finales, au choix.
Les deux extrémités de vérin en version bloc sont connectées par un tube HP, dans lequel le piston est guidé.
Le tube HP et le materiel chromé dur de la tige du piston sont des produits manufacturés, ce qui permet la fabrication de n’importe quelle course de piston dans un temps très court. Les exemples ci-dessus montrent les diverses possibilités de connexion et de fixations. Le vérin-bloc hydraulique est disponible sans et avec amortisseurs réglables de fin de course.
Des détecteurs résistants aux hautes pressions sont disponibles pour le contrôle de position en fins de course, qui sont sélectionnés en fonction de la taille du vérin et de la température.
Article (24)
Article disponible sur demande
Sur demande, nous vérifions si l'article est encore disponible
Chargement…
| Référence | Données CAO | course [mm] | fonctionnement | contrôle de positions en fins de courses | amortisseur de fin de course | |
|---|---|---|---|---|---|---|
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
| ||||
|
Référence
|
Données CAO
|
Caractéristiques
|
Chargement…
Référence
course [mm]
70-750
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
non
diamètre piston [mm]
25
diamètre de la tige [mm]
16
force de poussée maxi. [kN]
12.3
force de traction maxi. [kN]
7.25
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M12
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-750
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
oui
diamètre piston [mm]
25
diamètre de la tige [mm]
16
force de poussée maxi. [kN]
12.3
force de traction maxi. [kN]
7.25
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M12
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-750
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
non
diamètre piston [mm]
25
diamètre de la tige [mm]
16
force de poussée maxi. [kN]
12.3
force de traction maxi. [kN]
7.25
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
taraudage M10
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-750
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
oui
diamètre piston [mm]
25
diamètre de la tige [mm]
16
force de poussée maxi. [kN]
12.3
force de traction maxi. [kN]
7.25
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
taraudage M10
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-950
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
non
diamètre piston [mm]
32
diamètre de la tige [mm]
20
force de poussée maxi. [kN]
20.1
force de traction maxi. [kN]
12.3
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M14
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-950
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
oui
diamètre piston [mm]
32
diamètre de la tige [mm]
20
force de poussée maxi. [kN]
20.1
force de traction maxi. [kN]
12.3
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M14
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-950
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
non
diamètre piston [mm]
32
diamètre de la tige [mm]
20
force de poussée maxi. [kN]
20.1
force de traction maxi. [kN]
12.3
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
taraudage M12
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
70-950
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
oui
diamètre piston [mm]
32
diamètre de la tige [mm]
20
force de poussée maxi. [kN]
20.1
force de traction maxi. [kN]
12.3
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
taraudage M12
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
60-1200
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
non
diamètre piston [mm]
40
diamètre de la tige [mm]
25
force de poussée maxi. [kN]
31.4
force de traction maxi. [kN]
19.1
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M16
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Référence
course [mm]
60-1200
fonctionnement
double effet
contrôle de positions en fins de courses
accessoire
amortisseur de fin de course
oui
diamètre piston [mm]
40
diamètre de la tige [mm]
25
force de poussée maxi. [kN]
31.4
force de traction maxi. [kN]
19.1
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
fixation
alésages longitudinaux et transversaux
bout de la tige de piston
filetage M16
connexions hydrauliques
G1/4 ou joint torique
vitesse du piston maxi. [m/s]
0.5
palier à rotule
non
Articles accessoire (11)
Article disponible sur demande
Sur demande, nous vérifions si l'article est encore disponible
| Référence | Données CAO | Description |
|---|---|---|
|
Référence
|
Description
Joint torique 15,54 x 2,62 mm, FKM
selon la page B1.590 du catalogue
|
|
|
Référence
|
Description
Joint torique 18,72 x 2,62 mm, FKM
selon la page B1.590 du catalogue
|
|
|
Référence
|
Données CAO
|
Description
Vis de fermeture VSD G1/4 A
maxi. 400 bars, selon la page F9.300 du catalogue
|
|
Référence
|
Données CAO
|
Description
Vis de fermeture VSD G1/2 A
maxi. 400 bars, selon la page F9.300 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X7-XXX et 15X8-XXX
température ambiante –25 jusqu'à +80 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Câble de connexion
avec pnp fiche coudée M12
avec 2 diodes lumineuses, longueur du câble 3m
selon la page G2.140 du catalogue
|
|
Référence
|
Données CAO
|
Description
Câble de connexion
avec pnp fiche droite M12
sans diodes lumineuses, longueur du câble 3m
selon la page G2.140 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X3-XXX jusqu'à 15X6-XXX
température ambiante –25 jusqu'à +80 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Détecteur résistant à haute pressions M12x1 mm
pour 15X7-XXX et 15X8-XXX
température ambiante –25 jusqu'à +120 °C
500 bars, selon la page B1.520 du catalogue
|
|
Référence
|
Données CAO
|
Description
Connecteur à fiches pnp M 12 droit
longueur du câble 5 m, type de protection IP68
température ambiante –40 jusqu'à +105 °C
sans diode lumineuse, selon la page B1.520 du catalogue
|
Chargement…
Exemples d’application

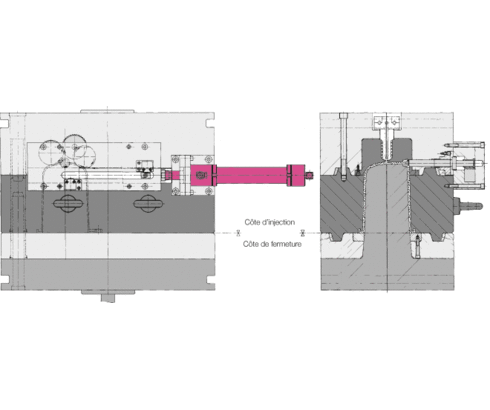

Exemple d'application 1
Installation de rivetage avec cadre réglable avec vérins hydrauliques B1.590
