Vérins à visser (7)

Application
Les vérins à visser peuvent être vissés directement dans les tasseaux de serrage ou les corps de montage. L’alimentation en huile se fait par des canaux forés. Cela permet d’obtenir de très petits écarts entre les vérins dans les montages de serrage multiple.

Simple effet
Comme vérins de serrage, les vérins à visser simple effet avec rappel par ressort sont de préférence utilisés, car seules des courses de serrage relativement courtes sont requises et un seul alésage est nécessaire pour l’alimentation en huile hydraulique.

Mise à l'air de l'espace du ressort
Un raccordement pour la mise à l'air séparé n’est pas prévu pour les courses courtes des
vérins simple effet. S’il y a un danger que des liquides pénètrent dans la zone du ressort par l’extérieur, seule une série avec racleur doit être choisie (voir tableau).
Pour les vérins à visser avec piston plongeur, la zone du ressort est située côté hydraulique.

Double effet
En raison des courses de piston plus longues, ces vérins à visser peuvent être utilisés universellement comme entraînements linéaires, c'est-à-dire aussi comme vérins de traction. La course de retour a toujours lieu dans un certain laps de temps, ce qui est particulièrement important pour les équipements liés au cycle.

Type de joints
L’étanchéité des corps du vérin vissés se fait par arrête coupante comme pour les raccords
à visser

• Bague d'étanchéité Joint plat en POM
• Bague coupante pour la connexion directe par tuyauterie
• Joint torique out fileté
• Joint torique / bague d'appui pour le vérin double effet

Couple de serrage
Le couple de serrage requis est particulièrement important pour l’étanchéité et le fonctionnement des vérins à visser. Il dépend du filetage et du type de joint.
Le couple de serrage est indiqué sur le feuillet du catalogue correspondant ou dans les instructions de service.

Force transversale admissible sur le piston
Si la tige du piston est soumise à une force transversale, il faut s'attendre à une usure plus importante. Les vérins à visser sont surtout utilisés comme vérins de serrage. En position de serrage, selon le type, 3 à 5% de la force de poussée à la pression de fonctionnement maxi. sont admissibles.
La course de retour des vérins simple effet doit être libre de forces latérales, sinon la force du ressort de rappel n’est pas suffisante.

Joint d'étanchéité et température de fonctionnement maxi.
Les élastomères suivants sont utilisés comme joints de piston ou de tige de piston :

• NBR = caoutchouc nitrile butadiène
  Dénomination commerciale p. ex. Perbunan
  Plage de température – 30 … + 80 °C
• FKM = fluor-caoutchouc
  Dénomination commerciale p. ex. VITON^®
  Plage de température – 20 … + 150 °C

Plus d’informations, tenant compte des fluides hydrauliques courants, sont disponibles sur le feuillet A 0.100 du catalogue.

Fuite
En état statique, les vérins à visser sont exempts de fuite d'huile. Lorsque la tige de piston sort, le joint laisse passer un certain microfilm d'huile, ce qui assure la lubrification nécessaire des joints et donc une longue durée de vie.

Faire la purge d’air
De l’air dans l’huile augmente considérablement le temps de serrage et cause des dysfonctionnements. C’est pourquoi il faut purger les vérins lors de leur mise en service.
Comme il n'est pas possible de purger les vérins à visser individuellement, des vis de fermeture doivent être prévues dans le corps du montage à l'extrémité des canaux forés pour la purge.

Matières
Piston : acier cémenté, trempé
Corps : acier de décolletage, bruni

Position d’installation
Quelconque, sauf indication contraire.

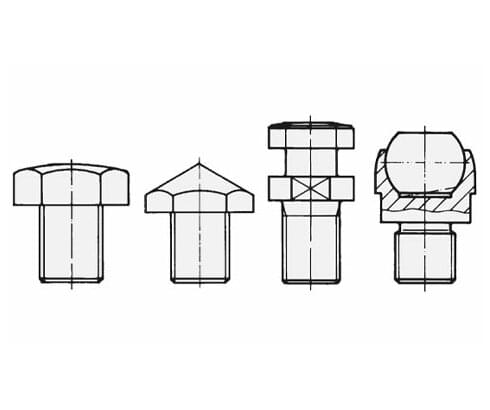

Accessoire - Vis de pression et vis pour accouplement
Différentes vis de pression et vis pour accouplement voir feuillet G 3.800 du catalogue.
