Doppelspannsysteme HILMA.DS

gegen Festbacke spannend
Backenbreiten 100 | 125 mm

Downloads

Katalogblatt

DE EN IT

Betriebsanleitung

Informationen Baureihe

Weitere Informationen
HILMA.DS - www.stark-roemheld.com/hilma-ds

Beschreibung

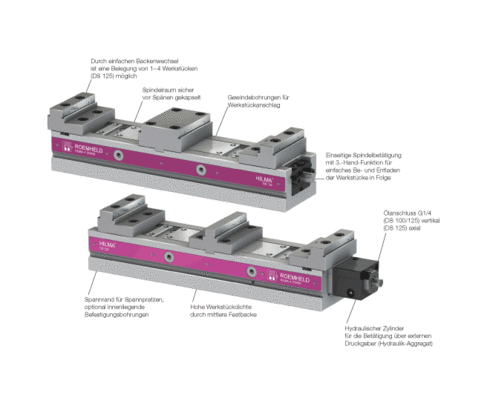

Doppelspannsystem HILMA.DS

gegen Festbacke spannend
HILMA.DS: mechanisch betätigt
HILMA.DSH: hydraulisch betätigt
Backenbreiten 100 und 125 mm

Die Doppelspannsysteme der Baureihe HILMA.DS zeichnen sich durch ein hohes Maß an Prozesssicherheit aus. Die patentierte Führung und Abdichtung der Spannsysteme garantiert eine lange Lebensdauer bei minimalem Wartungsaufwand. Die 3. Hand-Funktion erleichtert das Einlegen der Werkstücke in Folge.
Für mittlere und große Serien: Doppelspannsystem HILMA.DS hydraulisch betätigt zur rationellen Bearbeitung von Werkstücken vorzugsweise bei kurzen Taktzeiten. Einsatz auch für Reihenanordnungen zum Spannen von Werkstücken, die mehrere Spannstellen erfordern. Kompakt und bedienerfreundlich für 2 optional 4 Werkstücke (HILMA.DS 125).

Besonderer Nutzen

hohe Spannkräfte bis 40 kN mechanisch und hydraulisch
konstante Baulängen und große Spannbereiche, 1, 2 oder 4 Werkstücke
optimale Abdichtung gegen Späne und Kühlmittel
Fixierung und Befestigungsmöglichkeiten für kundenspezifische Spannbacken
Befestigung direkt durch das Unterteil möglich
Spannen von unterschiedlich großen Werkstücken
hohe Nullpunktgenauigkeit durch lastfreie Mittelbacke
Betätigung für beide Spannstellen von einer Seite

Art.-Nr.	CAD-Daten	Typ	Betätigung	max. Spannkraft [kN]	Spannprinzip
Art.-Nr. 936650101	CAD-Daten	Typ HILMA.DS	Betätigung mit Handkurbel	max. Spannkraft [kN] 25	Spannprinzip Festbacke	Eigenschaften
Art.-Nr. 936660101	CAD-Daten	Typ HILMA.DS	Betätigung mit Handkurbel	max. Spannkraft [kN] 40	Spannprinzip Festbacke	Eigenschaften
Art.-Nr. 936660201	CAD-Daten	Typ HILMA.DS	Betätigung mit Handkurbel	max. Spannkraft [kN] 40	Spannprinzip Festbacke	Eigenschaften
Art.-Nr. 936850101	CAD-Daten	Typ HILMA.DSH	Betätigung hydraulisch	max. Spannkraft [kN] 25	Spannprinzip Festbacke	Eigenschaften
Art.-Nr. 936860101	CAD-Daten	Typ HILMA.DSH	Betätigung hydraulisch	max. Spannkraft [kN] 40	Spannprinzip Festbacke	Eigenschaften
Art.-Nr. 936860201	CAD-Daten	Typ HILMA.DSH	Betätigung hydraulisch	max. Spannkraft [kN] 40	Spannprinzip Festbacke	Eigenschaften

Zubehörartikel (29)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 131240017	CAD-Daten /	Beschreibung Stecknuss SW17 für Drehmomentschlüssel nach Katalogblatt WS5.450Z
Art.-Nr. 131240020	CAD-Daten /	Beschreibung Stecknuss SW14 für Drehmomentschlüssel nach Katalogblatt WS5.450Z
Art.-Nr. 932858009	CAD-Daten /	Beschreibung Einsatz, weich für SlimFlex-Backensystem für Backenbreiten 125/160 mm nach Katalogblatt WS 1.3150
Art.-Nr. 937772011	CAD-Daten /	Beschreibung Satz Spannpratzen (4 Stück) für Backenbreite 100 mm mit Zylinderschrauben DIN 912 / M12x45 mm Spannhöhe 24 mm nach Katalogblatt WS1.300Z
Art.-Nr. 937773011	CAD-Daten /	Beschreibung Satz Spannpratzen (4 Stück) für Backenbreite 125 und 160 mm mit Zylinderschrauben DIN 912 / M12x45 mm Spannhöhe 27 mm nach Katalogblatt WS1.300Z
Art.-Nr. 937773021	CAD-Daten /	Beschreibung Satz Spannpratzen (4 Stück) für Backenbreite 125 und 160 mm mit Zylinderschrauben DIN 912 / M16x50 mm Spannhöhe 27 mm nach Katalogblatt WS1.300Z
Art.-Nr. 937915111	CAD-Daten /	Beschreibung Stufen-Mittelbacke Backenbreite: 100 mm Stegbreite: 26 mm nach Katalogblatt WS 3.3660
Art.-Nr. 937915121	CAD-Daten /	Beschreibung Stufen-Mittelbacke Backenbreite: 100 mm Stegbreite: 86 mm nach Katalogblatt WS 3.3660
Art.-Nr. 937915140	CAD-Daten /	Beschreibung Führungsplatte Backenbreite: 100 mm nach Katalogblatt WS 3.3660
Art.-Nr. 937915211	CAD-Daten /	Beschreibung Stufen-Wendebacke Backenbreite: 100 mm nach Katalogblatt WS 3.3660
