Druckschalter

hydraulisch-elektrischer Signalwandler
Druckbereich: 5 – 130 bar / 50 – 350 bar / 50 – 550 bar

Downloads

Katalogblatt

DE EN FR ES IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

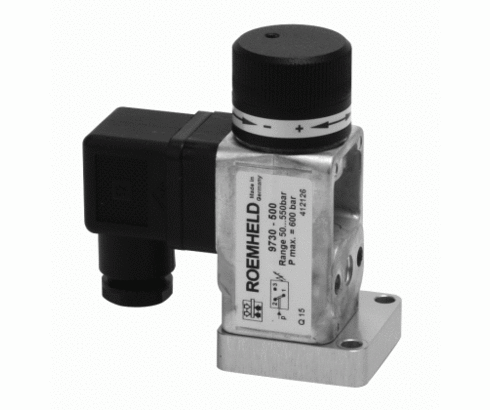

F 9.732 Druckschalter

Einsatz
Hydraulisch-elektrische Druckschalter sind Geräte, die bei Druckbelastung elektrische Kontakte schließen oder öffnen. Sie werden verwendet zum Ein- und Ausschalten von Pumpenmotoren, Ventilen für drucklosen Umlauf, für druckabhängige Maschinenbeeinflussung oder ähnliche Anwendungen in Aggregaten, Maschinen und Anlagen.

Beschreibung
Hydraulisch-elektrische Druckschalter in Kolbenausführung wandeln den Druck in hydraulischen Systemen in elektrische Signale. Der Schaltpunkt kann innerhalb verschiedener Einstellbereiche über einen Verstellknopf komfortabel stufenlos eingestellt und arretiert werden.
Der eingebaute Mikroschalter ist ein Wechselschalter, der als Öffner oder Schließer angeschlossen werden kann. Der elektrische Anschluss ist mit dem Gehäuse um 4 x 90° drehbar. Die Druckschalter sind für den Industrieeinsatz bei normalen Umgebungsbedingungen für Anlagen mit einem maximalen Systemdruck von bis zu 600 bar ausgelegt.

Artikel (3)

Anzahl

Art.-Nr.	CAD-Daten	Typ	Funktionsweise	Druckeinstellbereich [bar]	elektrische Versorgung
Art.-Nr. 9730500	CAD-Daten	Typ Druckschalter	Funktionsweise hydraulisch-elektrisch	Druckeinstellbereich [bar] 50 - 550	elektrische Versorgung Schaltkontakt	Eigenschaften
Art.-Nr. 9730501	CAD-Daten	Typ Druckschalter	Funktionsweise hydraulisch-elektrisch	Druckeinstellbereich [bar] 50 - 350	elektrische Versorgung Schaltkontakt	Eigenschaften
Art.-Nr. 9730502	CAD-Daten	Typ Druckschalter	Funktionsweise hydraulisch-elektrisch	Druckeinstellbereich [bar] 5 - 130	elektrische Versorgung Schaltkontakt	Eigenschaften

Zubehörartikel (6)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3001147	CAD-Daten /	Beschreibung O-Ring 5 x 1,5 mm - FKM nach Katalogblatt F9.732
Art.-Nr. 3141012	CAD-Daten	Beschreibung Gerätestecker nach DIN 43650 nach Katalogblatt C2.360
Art.-Nr. 3141802	CAD-Daten /	Beschreibung Gerätestecker mit Doppel LED und 3 m Kabel nach Katalogblatt F9.732
Art.-Nr. 3141818	CAD-Daten	Beschreibung Gerätestecker mit 2,5 m Kabel nach Katalogblatt F9.732
Art.-Nr. 3141928	CAD-Daten	Beschreibung Gerätestecker mit 0,6 m Kabel nach Katalogblatt F9.732
Art.-Nr. 3534051	CAD-Daten	Beschreibung Anschlussplatte G1/4 für Druckschalter nach Katalogblatt F9.732
