Baureihe
B1.829
Flachhebelspanner
Advanced Link System, pneumatische Positionskontrolle optional
einfach oder doppelt wirkend
max. Betriebsdruck 250 bar
einfach oder doppelt wirkend
max. Betriebsdruck 250 bar
Informationen Baureihe
Beschreibung

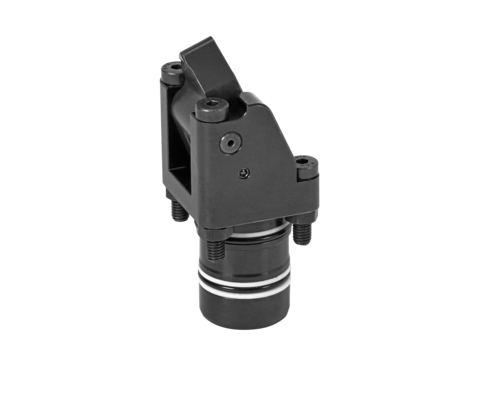

B 1.829 Flachhebelspanner
Der Flachhebelspanner ist ein kompaktes hydraulisches Spannelement für Spannvorrichtungen mit Ölzuführung über gebohrte Kanäle.
Durch den minimalen Platzbedarf ist der Flachhebelspanner besonders für Vorrichtungen geeignet, bei denen nur wenig Platz für den Einbau hydraulischer Spannelemente vorhanden ist.
Der flache Spannhebel ermöglicht die Bearbeitung von Flächen, die nur wenige Millimeter über dem Spannpunkt liegen.
Bei zeit- und taktgebundenen Anlagen sind doppelt wirkende Ausführungen vorteilhaft, weil der Rückhub in einer genau definierten Zeit erfolgt und die pneumatische Positionskontrolle des Spannhebels möglich ist.
Bei Druckbeaufschlagung fährt ein Kolben nach oben gegen die Hinterkante des Spannhebels und schwenkt diesen in die Spannstellung. Die Kolbenkraft wird um 180° auf das Werkstück umgelenkt. Die Spannkraft ist abhängig vom Betriebsdruck und der Spannhebellänge. Beim Entspannen wird der Spannhebel durch einen hakenförmigen Mitnehmer am Kolben wieder in die Ausgangsstellung zurückgeschwenkt. Das Entspannen erfolgt entweder hydraulisch oder beim einfach wirkenden Element mit Federkraft.
Die pneumatische Positionskontrolle ermöglicht die Abfrage beider Endstellungen des Spannhebels.
Advanced Link System
Die neu entwickelte Hebelkinematik ermöglicht einen störungsfreien, prozesssicheren Betrieb.
Artikel (24)
Lädt…
| Art.-Nr. | CAD-Daten | Typ | Funktionsweise | max. Betriebsdruck [bar] | Dichtungen | |
|---|---|---|---|---|---|---|
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
|
Lädt…
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
ohne Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
ohne Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
2.5
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
2.5
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
pneumatisch
Druckbereich
Hochdruck
Spannhebel
ohne Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
pneumatisch
Druckbereich
Hochdruck
Spannhebel
mit Spannhebel
Spannhub [mm]
2.7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
ohne Spannhebel
Spannhub [mm]
3.6
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
5
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Spannhebel
Spannhub [mm]
3.6
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
5
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
ohne Spannhebel
Spannhub [mm]
3.6
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.3
Metallabstreifkante
mit
Art.-Nr.
Typ
Flachhebelspanner
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Spannhebel
Spannhub [mm]
3.6
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.3
Metallabstreifkante
mit
Zubehörartikel (13)
| Art.-Nr. | CAD-Daten | Beschreibung |
|---|---|---|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Späneblech
für Flachhebelspanner Baugröße 1
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Späneblech
für Flachhebelspanner Baugröße 2
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Späneblech
für Flachhebelspanner Baugröße 3
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Späneblech
für Flachhebelspanner Baugröße 4
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Spannhebel, Länge L=18 mm
für Flachhebelspanner Baugröße 1
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Spannhebel, Länge L=24 mm
für Flachhebelspanner Baugröße 2
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Spannhebel, Länge L=28 mm
für Flachhebelspanner Baugröße 3
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Spannhebel, Länge L=33 mm
für Flachhebelspanner Baugröße 4
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Langer Spannhebel (Rohling)
für Flachhebelspanner Baugröße 1
Werkstoff: 42CrMoS4
nach Katalogblatt B1.829
|
|
Art.-Nr.
|
CAD-Daten
|
Beschreibung
Langer Spannhebel (Rohling)
für Flachhebelspanner Baugröße 2
Werkstoff: 42CrMoS4
nach Katalogblatt B1.829
|
