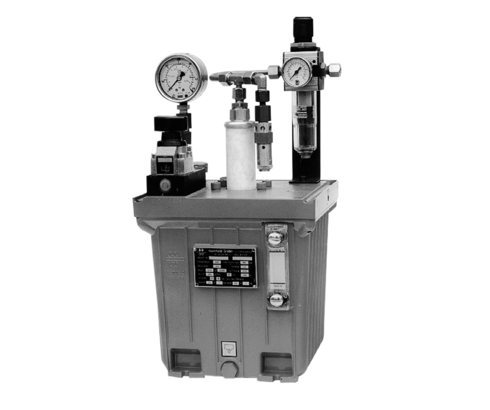

Lufthydraulische Spannpumpen

Einsatz
Die hydraulische Spannpumpe ist besonders geeignet für kleine bis mittlere Spann- und Montagevorrichtungen mit einfach wirkenden Zylindern, die vorwiegend im Aussetzbetrieb arbeiten (Druckaufbau und Druckhalten).

Beschreibung
Die Tandem-Plungerpumpe ist platzsparend im Ölbehälter eingebaut. Sie arbeitet mit oszillierenden Bewegungen und selbsttätiger Hubumkehrsteuerung durch ein vorgesteuertes 4/2-Wegeventil. Die Hubfrequenz, und damit der Förderstrom, ist vom Luftdruck und vom hydraulischen Gegendruck abhängig.

Steuerungsvarianten
Handbetätigtes 3/2-Wegeventil
Dieses Ventil ist mit einem Drehgriff ausgestattet für eine direkte Betätigung am Aggregat.

Pneumatisch betätigtes 3/2-Wegeventil
Das Ventil sitzt am Aggregat und ermöglicht eine pneumatische Fernsteuerung, für die allerdings ein zusätzliches Vorsteuerventil (Zubehör) benötigt wird. Je nach Länge der Pneumatikleitung zwischen beiden Ventilen, ist mit einer mehr oder weniger großen Schaltverzögerung beim Spannen und Entspannen zu rechnen.

Ohne Ventil als Druckerzeuger
Für externe Ventilsteuerungen (nur  P-und  R-Anschluss).
Die Spannpumpe hält den eingestellten Druck konstant.

Mit angebauter Ventilsteuerung
Für einfach oder doppelt wirkende Zylinder.

Lieferumfang
Die Aggregate werden komplett anschlussfertig geliefert. Auf der Pneumatikseite ist eine Wartungseinheit mit Druckminderer und Filter vorhanden. Ein zusätzliches Sicherheitsventil verhindert einen Druckanstieg über 4,8  bar und damit Betriebsdrücke über 500 bar auf der Hydraulikseite. Bei angebauter Ventilsteuerung ist kundenseitig für die Ansteuerung der Ventile zu sorgen.
