Baureihe
HILMA.MSH

Mehrfach-Spannsysteme HILMA.MSH

Backenbreiten 24 - 120 mm,
modularer Aufbau
Mehrfach-Spannsysteme HILMA.MSH
Downloads
Katalogblatt
DEENFRIT
Betriebsanleitung
Informationen Baureihe



Weitere Informationen
HILMA.MSH - www.stark-roemheld.com/hilma-msh

Beschreibung

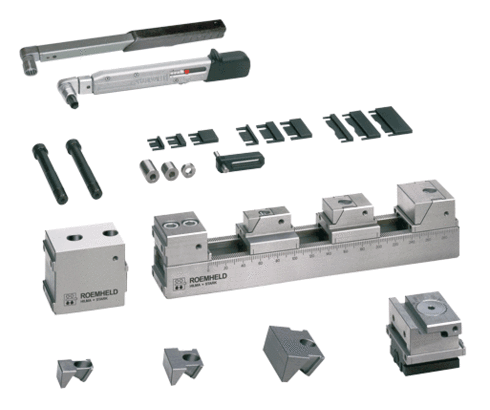

Mehrfachspannsystem HILMA.MSH
  • modularer Aufbau
  • "Premium": Höchste Präzision in Serie
    "EasyClamp": Für den kostengünstigen Einstieg
    "Golilath": für hohe Anforderungen
  • Backenbreite 24 - 120 mm

Das hochpräzise Mehrfachspannsystem HILMA.MSH ist modular aufgebaut und je nach Anforderung der Zerspanung konfigurierbar.
Das Einsatzgebiet ist in der Fertigung von kleinen, mittleren und großen Serien. HILMA.MSH ist einzeln oder in Verbindung mit Zusatzelementen (z.B. Türmen, Brücken, Grundplatten, Nullpunktspannsystemen) auf allen Werkzeugmaschinen, Bearbeitungszentren und flexiblen Fertigungssystemen vielseitig einsetzbar.

Der einfache, durchdachte Aufbau garantiert die sichere und bedienerfreundliche Handhabung. Das System ist, da modular aufgebaut, beliebig erweiterbar. Kurze Einrichtzeiten, minimale Maschinen-Verfahrwege durch hohe Werkstückdichte, reduzierte Werkzeugwechsel und hoher Amortisationseffekt sind die wirtschaftlichen Parameter für den Einsatz dieses Systems.

Besonderer Nutzen

  • präzise, kraftschlüssige Verbindung zwischen Grund- und Spannmodul über Feinverzahnung sowie patentierte Exzenterklemmung mit nur einer Feststellschraube.
  • schnelles Einrichten ohne Messmittel über Maßstab am Grundmodul und Referenzmarkierungen an Fix- und Spannmodul.
  • unterschiedliche Spann- und Fixmodulbreiten von 24 bis 100 mm, (60  - 120 mm Goliath) (Linear nur 60 mm)
  • Spannmodule rückseitig mit maßgenauer Anschlagfläche. Werkstücke müssen somit nicht „spiegelbildlich“ aufgenommen werden.
  • maximale Belegung des vorhandenen Arbeitsraumes mit Werkstücken. Grundmodule beliebig verlängerbar.
  • exakte, wiederholgenaue Werkstücklage. Ausrichten oder Nullpunktaufnahme mit der Maschinenspindel kann entfallen.

Bauarten
Premium, EasyClamp, Goliath

Premium
Höchste Präzision in Serie

  • alle Flächen geschliffen
  • Toleranz ± 0,01 mm
  • alle Systemteile gehärtet und rostbeständig
  • Spannmodule mit Hintergriff
  • Maßstab beidseitig

EasyClamp
Für den kostengünstigen Einstieg

  • alle Flächen feingefräst und oberflächengehärtet
  • Toleranz ± 0,03 mm
  • Maßstab einseitig
  • Excenterspindel mit Innensechskant

Goliath
Für hohe Anforderungen

  • Spann- und Fixmodule für hohe Anforderungen bis Breite 120 mm
  • Spannkräfte bis zu 40 kN je Element
  • zusätzliche Kraftaufnahme über Kulissenstein
Artikel (46)
Typ
Betätigung
mit Handkurbel (46)
max. Spannkraft [kN]
- (46)
Spannprinzip
Festbacke (46)
Spannsystem
Mehrfachspannsystem (46)
Backenbreite [mm]
Baulänge L [mm]
Bauhöhe H [mm]
- (46)
max. Spannweite [mm]
- (46)
max. Spannweite mit Aufsatz-Stufenbacken [mm]
- (46)
Spannbacken
- (46)
Längs- und Quernuten
- (46)
Spannkraftanzeige
- (46)
Öffnungshubbegrenzung
- (46)
Art.-Nr. CAD-DatenTypBetätigungmax. Spannkraft [kN]Spannprinzip
Art.-Nr.
934810625
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810635
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810640
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810645
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810650
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810660
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810665
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810670
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810675
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934811025
CAD-Daten
/
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
934810625
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
250
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810635
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
350
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810640
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
400
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810645
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
450
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810650
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
500
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810660
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
600
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810665
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
650
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810670
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
700
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934810675
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
750
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Art.-Nr.
934811025
Typ
Grundmodul Premium
Betätigung
mit Handkurbel
max. Spannkraft [kN]
-
Spannprinzip
Festbacke
Spannsystem
Mehrfachspannsystem
Backenbreite [mm]
-
Baulänge L [mm]
250
Bauhöhe H [mm]
-
max. Spannweite [mm]
-
max. Spannweite mit Aufsatz-Stufenbacken [mm]
-
Spannbacken
-
Längs- und Quernuten
-
Spannkraftanzeige
-
Öffnungshubbegrenzung
-
Zubehörartikel (72)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
934831110
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem HILMA.MSH einschließlich Spannbacke, glatt Breite: 60 mm Backenbreite: 24 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934831120
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem HILMA.MSH einschließlich Spannbacke, gerillt Breite: 60 mm Backenbreite: 24 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934832110
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem HILMA.MSH einschließlich Spannbacke, glatt Breite: 60 mm Backenbreite: 40 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934832120
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem HILMA.MSH einschließlich Spannbacke, gerillt Breite: 60 mm Backenbreite: 40 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934833110
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, glatt Breite: 60 mm Backenbreite: 60 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934833120
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, gerillt Breite: 60 mm Backenbreite: 60 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934833210
CAD-Daten
/
Beschreibung
Spannmodul Linear Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, glatt Breite: 60 mm Backenbreite: 60 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934833220
CAD-Daten
/
Beschreibung
Spannmodul Linear Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, gerillt Breite: 60 mm Backenbreite: 60 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934834110
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, glatt Breite: 100 mm Backenbreite: 100 mm nach Katalogblatt WS 8.3480
Art.-Nr.
934834120
CAD-Daten
/
Beschreibung
Niederzug Spannmodul Premium für Mehrfachspannsystem MSH einschließlich Spannbacke, gerillt Breite: 100 mm Backenbreite: 100 mm nach Katalogblatt WS 8.3480
