Nullpunkt Spannsystem
Der STARK.airtec ist ein pneumatisch betätigtes Nullpunktspannsystem welches trotz kompakter Außenmaße höchste Spannkräfte aufbringt. Innerhalb der Produktfamilie sind eine Vielzahl an Ausführungsvarianten verfügbar, die in Abhängigkeit vom jeweiligen Anwendungsgebiet optimal einsetzbar sind. Neben den einfachen Varianten in Einbau- und Modulbauform sind auch Schnellspannverschlüsse in der STARK.airtec Serie verfügbar, die eine Abfrageeinheit integriert haben.
Besondere Merkmale der STARK.airtec Produktfamilie:
- wartungsarm: Intervalle bis 2 Millionen Zyklen
- prozesssicher: Industrie 4.0-fähig
- kräftig: umlaufende Spannsegmente
- präzise: zylindrische Passung
- schnell: Spann- / Lösezeit 0,2 sec
Detaillierte Informationen zur STARK.airtec Produktfamilie finden Sie im Katalog-Download:
Kompakte Außenmaße, mechanisch gespannt, pneumatisch gelöst
Die Produkte der STARK.airtec Serie sind Schnellspannverschlüsse aus hochwertigem Werkzeugstahl und optional Gehäuse aus hartanodisiertem Aluminium mit sehr geringem Platzbedarf durch kompakte Außenmaße. Das System wird mechanisch mit Federn gespannt und pneumatisch gelöst. Durch umlaufende Spannsegmente wird der Einzugsnippel rundum optimal, formschlüssig und sicher im Schnellspannverschluss gehalten.
Viele Varianten, integrierte Abfrageeinheit
Innerhalb der Produktfamilie sind eine Vielzahl an Ausführungsvarianten verfügbar, die in Abhängigkeit vom jeweiligen Anwendungsgebiet optimal einsetzbar sind. Neben den einfachen Varianten in Einbau- und Modulbauform sind auch Schnellspannverschlüsse in der STARK.airtec Serie verfügbar, die eine Abfrageeinheit integriert haben. Darüber kann sehr einfach der Spannzustand des Elements über drei Signale („ohne Nippel gespannt“, „Nippel gespannt“ oder „gelöst“) erfasst und signalisiert werden. Durch LEDs direkt auf der Elementrückseite, sowie digital zur Weiterleitung an eine übergeordnete Steuerung unterstützt die Baugruppe somit jeden Anwendungsfall. Die Abfrage ist störungssicher ausgeführt und für den Einsatz im Schweißanlagen geeignet.
Optimiert für den Einsatz auf Werkzeugmaschinen
Die Produkte aus der Familie STARK.airtec sind als Nullpunktspannelemente der Kategorie "Maschinenbau" für den Einsatz auf Werkzeugmaschinen optimiert und garantieren die höchste Wiederholgenauigkeit und Prozesssicherheit. Mit diesen Produkten werden alle gängigen Bearbeitungen wie fräsen, schleifen, erodieren sowie der Einsatz auf Prüfständen und Montagevorrichtungen ermöglicht. Mit der integrierten Reinigungsfunktion „Ausblasen“ können die Produkte auch bei automatisierter Beladung ideal eingesetzt werden.
Robotergestützte Be- und Entladung
Die Produktfamilie wurde um spezielle Ausführungsvarianten erweitert, die zum Einbau in Anlagen für den Fahrzeug-Rohbau, Montageanlagen und zur Verbindung von Maschinenelementen ausgelegt sind. Hierbei liegt der Fokus auf der robotergestützten Be- und Entladung bzw. bei der dynamischen Zusammensetzung von Vorrichtungen im freien Raum.
Zusätzliche Funktionen durch verschiedene Einzugsnippel
Passend zu den Schnellspannverschlüssen ist eine breite Palette an Einzugsnippel verfügbar, die in Abhängigkeit des Anwendungsfalls zusätzliche Funktionen (z.B. einzigartiger Ausgleich von ± 1,5 mm) bereitstellen oder in einfacher Ausführung in die Vorrichtung eingeschraubt werden kann.
Einfachwirkend, pneumatisch
Der STARK.airtec ist ein pneumatisch betätigtes Nullpunkt Spannsystem.
Der Kolben wird mit Federn in der Spannposition gehalten - dieser Kolben ist pneumatisch einfachwirkend ausgeführt.

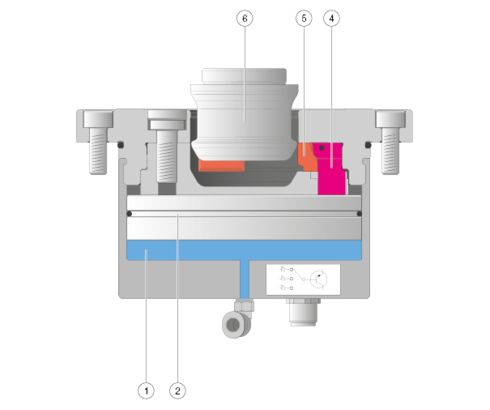

Pneumatisch lösen:
- Der Kolben (2) wird mit Pneumatik-Druck (1) beaufschlagt und bewegt sich nach oben.
- Die Spannfinger (4) bewegen sich durch den Kolben (2) nach oben und ziehen die Segmente (5) nach außen.
- Der Einzugsnippel (6) wird freigegeben.

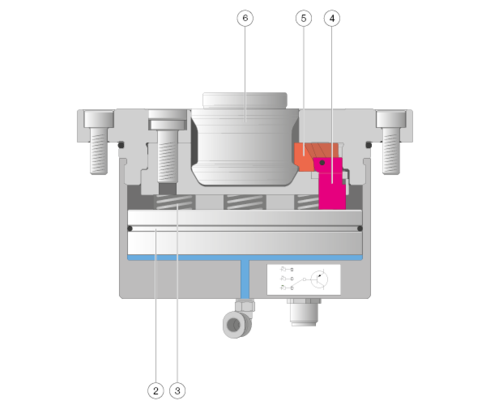

Mechanisch spannen:
- Die Pneumatik wird entlastet. Der Pneumatik-Druck sinkt auf 0 bar.
- Die Federvorspannkraft (3) wird über den Kolben (2) eingeleitet, der Kolben bewegt sich nach unten.
- Die Spannfinger (4) werden durch den Kolben (2) nach unten gezogen und schieben die Spannsegmente (5) nach innen.
- Durch die Spannfläche an den Spannsegmenten (5) wird der Einzugsnippel (6) nach unten gezogen und auf die Auflagefläche gespannt.
