Nullpunkt Spannsystem

Nullpunktgenau mit Ausgleich

Der STARK.balance Schnellspannverschluss bietet einen sehr großen Ausgleich von ± 0,75 mm und wurde speziell auf die besonderen Anforderungen bei der Direktspannung und bei großen Paletten entwickelt.

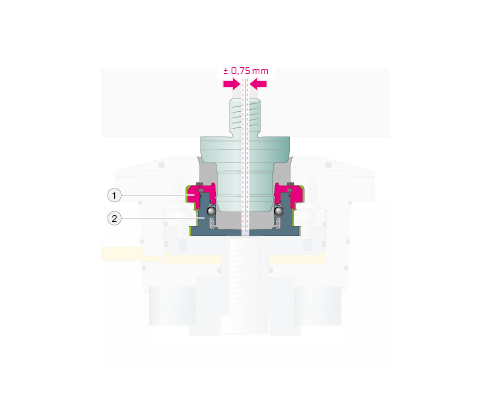

Funktionsprinzip

• Beim Spannvorgang bewegt sich der Einzugsnippel in den Schnellspannverschluss bis er am Kolbenboden anliegt.
• Dabei kann der Spannmechanismus (1) & (2) Positionsabweichungen von Einzugsnippel zu Element kraftarm ausgleichen. Beim Ausgleichselement in einer Achse und beim Element ohne Zentrierung in X und Y Achse (± 0,75 mm).

Ausgleich über Schnellspannverschluss

Einsatzgebiet

• Unterschiedliche Materialien zwischen Palette und Platte
• Paletten mit gleichen Einzugsnippel
• Bei großer Palettenanzahl
• Werkzeugdirektspannung
• Toleranzbereich ± 0,75 mm

Günstige Herstellkosten
Bei großen Stichmaßen kann der Vorteil eines großen Ausgleichs zu einer sehr viel günstigeren Herstellung und somit wesentlichen Kosteneinsparungen verhelfen. Es entfallen Bearbeitungsschritte, wodurch sich auch die Durchlaufzeit bei der Herstellung von Schnellverschlußplatten und Paletten verkürzt.

Wärmeausdehnung
Temperaturänderungen, z.B. Nacht 17 °C / Tag 32 °C, erfordern besondere Vorkehrungen, um eine Überbestimmung zu verhindern (z.B. ändert sich bei Aluminium bei dieser Temperaturänderung ein Stichmaß von 1000 mm auf 1000,36 mm).

Fertigungstoleranzen

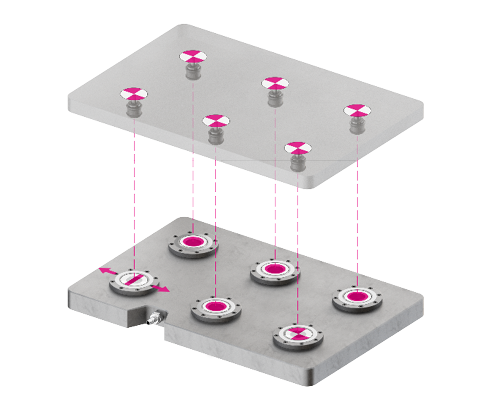

Durch den großen Ausgleich genügt es, die Position der Elemente und Einzugsnippel mit großzügigen Toleranzen zu fertigen. Das Gesamtsystem ist immer Nullpunktgenau.

Sie bestimmen den Nullpunkt.
Nullpunkt und Achsausrichtung bleiben erhalten und sind immer bekannt. Insgesamt können bis zu ± 0,75 mm ausgeglichen werden.

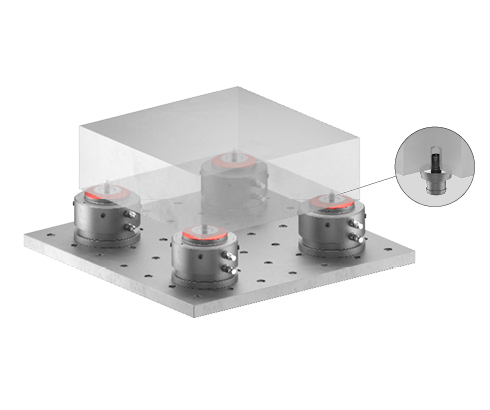

Direktspannung

Direkt am Gewinde spannen

Für die besonderen Anforderungen bei der Werkstückdirektspannung hat STARK die Produktfamilien STARK.balance entwickelt. Die Baureihe STARK.balance hat besondere Vorteile: Vorhandene Gewinde am Werkstück können genutzt werden, eine spezielle Passung ist nicht erforderlich. Dank einer integrierten Ausgleichsfunktion im Spannelement ± 0,75 mm lässt sich das Werkstück ohne Zusatzaufwand direkt im Gewinde spannen.

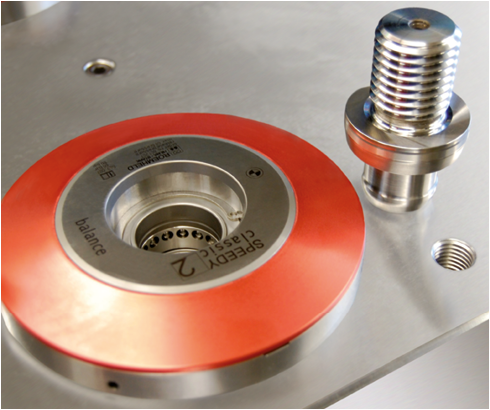

Die Einzugsnippel sind mit verschiedenen Gewinden erhältlich. Sie sind wahlweise von Hand oder automatisiert einschraubbar.
Das System ist nullpunktgenau und somit kann das Werkstück über mehrere Maschinen oder auch für Zwischenmessungen genutzt werden.

Beispielhafte Anforderungen

• Werkstückbearbeitung nullpunktgenau über mehrere Maschinen
• 5-Seiten Zugänglichkeit
• Vorhandene Gewinde am Werkstück nutzen
• Nullpunktorientierte Flexibilität
• Ausgleichsmöglichkeiten von Toleranzen und Temperaturgang
• prädestiniert für Gussteile

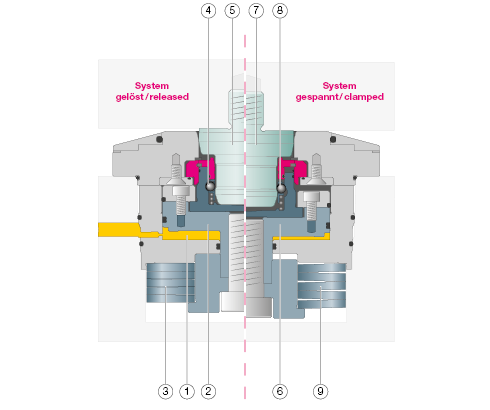

Hydraulisch lösen:

• Der Kolben (2) wird mit Hydraulik-Druck (1) beaufschlagt und bewegt sich nach oben. Das Federpaket (3) wird zusammengedrückt.
• Die Kugeln im Kugelkäfig (4) bewegen sich nach außen in die Parkposition.
• Der Einzugsnippel (5) bewegt sich in den Schnellspannverschluss bis er am Kolbenboden anliegt.
• Dabei kann der Spannmechanismus Positionsabweichungen von Einzugsnippel zu Element kraftarm ausgleichen. Beim Ausgleichselement in einer Achse und beim Element ohne Zentrierung in der X und Y Achse (± 0,75 mm).
• Der Einzugsnippel (5) ist vorpositioniert.

Mechanisch spannen:

• Die Hydraulik wird entlastet. Der Hydraulik-Druck sinkt auf 0 bar.
• Die Federvorspannkraft wird über den Kolben (6) eingeleitet, der Kolben bewegt sich nach unten und fasst den Einzugsnippel. Die Passung wird gefügt, der Einzugsnippel (7) hochpräzise positioniert.
• Das Nullpunkt Element positioniert in beiden Achsen und das Ausgleichselement sorgt mit der Positionierung in einer Achse für ein komplett bestimmtes System.
• Die Kugeln (8) liegen formschlüssig zwischen Kolben und Einzugsnippel in der vorgesehenen Kontur.
• Die Kraft der Federn (9) wirkt jetzt direkt und permanent auf den Einzugsnippel und zieht ihn nach unten ins System.
