Schwenkspanner mit robuster Schwenkmechanik

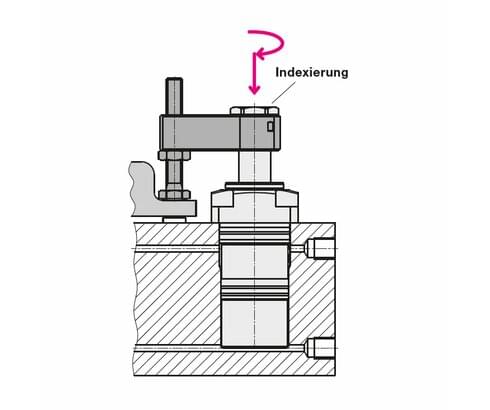

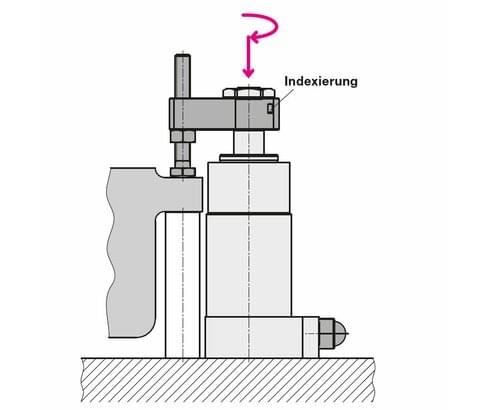

Flansch unten, Flansch oben, Einsteckausführung, metallisch geschützter
Abstreifer, doppelt wirkend, max. Betriebsdruck 350 bar


Vorteile

• 4 Baugrößen lieferbar
• Kompakte Bauform
• Hohe Spannkraft bei niedrigem Betriebsdruck
• Robuste Schwenkmechanik
• Unempfindlich gegen hohe Volumenströme
• Indexierung des Spanneisens in vorgegegebener Lage
• Sonderschwenkwinkel einfach realisierbar
• Metallisch geschützter Abstreifer serienmäßig
• Optionale Positionskontrolle für Flanschversionen
• Einbaulage beliebig
• Die Bauformen Flansch unten und Flansch oben können mit Drosselventilen ergänzt werden

Einsatz

Hydraulische Schwenkspanner werden zum Spannen von Werkstücken eingesetzt, bei
denen die Spannpunkte zum Be- und Entladen der Vorrichtung frei sein müssen.
Durch die robuste Schwenkmechanik sind diese Schwenkspanner besonders geeignet für:
• Vollautomatische Fertigungssysteme
• Spannvorrichtungen mit Werkstückwechsel über Handlingsysteme
• Transferstraßen
• Prüf- und Testsysteme für Motoren, Getriebe und Achsen
• Montagelinien
• Sonderbearbeitungsmaschinen

Beschreibung

Der hydraulische Schwenkspanner ist ein Zugzylinder, bei dem ein Teil des Gesamthubes als Schwenkhub zum Drehen des Kolbens genutzt wird.
Das günstige Flächenverhältnis (Kolben / Kolgenstange) ermöglicht hohe Spannkräfte schon bei relativ niedrigen Öldrücken.
Bei großen Volumenströmen wird die Schwenkgeschwindigkeit durch eine Drosselblende im Spannanschluss begrenzt. Dadurch wird auch ein gleichmäßiges Spannen mehrerer Schwenkspanner bei Ölversorgung über eine gemeinsame Bohrung ermöglicht.
Durch die robuste Schwenkmechanik bleibt die Winkelstellung des Spanneisens nach einer leichten Kollision beim Be- und Entladen des Werkstückes erhalten. Auch eine Kollision beim Spannvorgang ist unkritsch.
