Turmspannsysteme HILMA.TS TriStar

gegen Festbacke spannend
mechanisch betätigt
Backenbreiten 80, 100 und 125 mm
mit 3 Spannseiten
Turmspannsysteme HILMA.TS TriStar
Downloads
Katalogblatt
Betriebsanleitung
Auf Anfrage.
Informationen Baureihe
Beschreibung
Turmspannsysteme HILMA.TS-TriStar

Beschreibung
Die Turmspannsysteme HILMA.TS TriStar überzeugen durch ihre Langlebigkeit und Präzision. Das patentierte Führungs- und Dichtungsprinzip kommt ohne anfällige Blechabdeckungen oder Kunststoffabstreifer aus. Der Aufbau als Monoblock, ohne Schnittstellen zu einzelnen verschraubten Spannsystemen, steht für hohe Stabilität und hohe Genauigkeiten auch auf
Umschlag. Die zentral angeordnete Festbacke als Mittelbacke ist lastfrei und somit absolut Nullpunktstabil.
Die Werkstücke werden in geringem Abstand zueinander positioniert, somit
verringern sich die Verfahrwege des Bearbeitungszentrums auf ein Minimum.
Die rein mechanische Betätigung ermöglicht das Spannen
auch mit geringen und stets reproduzierbaren Spannkräften.
Diese Eigenschaften machen die Turmspannsysteme HILMA.TS TriStar zur flexiblen Standardvorrichtung für eine Vielzahl von Anwendungen in der modernen Fertigung.

Vorteile
 ● 3 Baugrößen für optimale Auslegung zum Bearbeitungszentrum
 ● Spannen von 3, 6 oder 12 Werkstücken mit Standardbacken
 ● Spannen von unterschiedlichen Werkstückabmessungen auch auf einer Seite
 ● Rein mechanischer Aufbau der Spannkraft
 ● Einfache und sichere Bedienung
 ● Große Spannweiten und hohe Flexibilität durch umfangreiches Backenprogramm
 ● Höchste Stabilität durch den Aufbau als Monoblock
 ● Optimaler Schutz gegen Verschmutzung und Verschleiß durch patentierte Führung und Abdichtung
 ● Prozesssichere Spannkrafteinleitung auch bei der Verwendung von Grippbacken
 ● Optimierte Zugänglichkeit



Artikel (8)
Lädt…
Typ
Betätigung
mechanisch (8)
max. Spannkraft [kN]
Spannprinzip
Festbacke (8)
Spannsystem
Turmspannsystem 3 x 120° (8)
Backenbreite [mm]
Baulänge L [mm]
- (8)
Bauhöhe H [mm]
Art.-Nr. CAD-DatenTypBetätigungmax. Spannkraft [kN]Spannprinzip
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
20
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
20
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar- Vector - 1 x Mittelbacke
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar- Vector - 1 x Mittelbacke
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar - Vector - 2 x Festbacke
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Eigenschaften
Art.-Nr.
CAD-Daten
/
Typ
TS TriStar - Vector - 2 x Festbacke
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Eigenschaften
Lädt…
Art.-Nr.
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
20
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
80
Baulänge L [mm]
-
Bauhöhe H [mm]
248
Art.-Nr.
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
20
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
80
Baulänge L [mm]
-
Bauhöhe H [mm]
262
Art.-Nr.
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
100
Baulänge L [mm]
-
Bauhöhe H [mm]
562
Art.-Nr.
Typ
TS TriStar - 3.-Hand
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
125
Baulänge L [mm]
-
Bauhöhe H [mm]
707
Art.-Nr.
Typ
TS TriStar- Vector - 1 x Mittelbacke
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
100
Baulänge L [mm]
-
Bauhöhe H [mm]
599
Art.-Nr.
Typ
TS TriStar- Vector - 1 x Mittelbacke
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
125
Baulänge L [mm]
-
Bauhöhe H [mm]
750
Art.-Nr.
Typ
TS TriStar - Vector - 2 x Festbacke
Betätigung
mechanisch
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
100
Baulänge L [mm]
-
Bauhöhe H [mm]
599
Art.-Nr.
Typ
TS TriStar - Vector - 2 x Festbacke
Betätigung
mechanisch
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Turmspannsystem 3 x 120°
Backenbreite [mm]
125
Baulänge L [mm]
-
Bauhöhe H [mm]
745
Anwendungsbeispiele
Turmspannsystem HILMA.TS 100 Tri-Star

Mechanisch betätigter Dreiecks-Spannturm „HILMA.TS 100 Tri-Star“ für größere Bauteile. Das Spannsystem bietet optimale Zugängigkeit für die 3-Seiten-Bearbeitung in horizontalen Bearbeitungszentren. Es eignet sich zum Spannen komplizierter Werkstückgeometrien und für das gleichzeitige Bearbeiten von bis zu 12 Werkstücken gleicher und unterschiedlicher Abmessungen in horizontalen Bearbeitungszentren. Die Programmiernullpunkte am Spannturm sind gleich der 4-Seiten-Spanntürme, auch Spannbacken sind absolut kompatibel. Das patentierte Führungs- und Dichtungsprinzip garantiert maximal Prozesssicherheit auch bei komplexen Zerspanungsaufgaben. Die Grundplatte aus Aluminium kann an unterschiedlichste Maschinenpaletten angepasst werden.

Turmspannsystem HILMA.TS 125 TriStar

Die 3 x 120° Anordnung der Spannstellen verbessert die Zugänglichkeit beim Spannen von großen und schweren Werkstücken mit Standardbacken. Spanntürme „HILMA.TS“ sind zum Spannen von bis zu 16 Werkstücken ausgelegt. Jede Turmseite kann 1, 2 oder 4 Werktücke spannen.

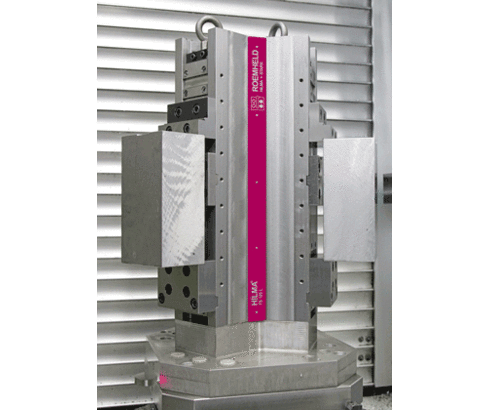

Turmspannsystem HILMA.TS 125 TriStar
