Baureihe
B1.487

Bohrungsspanner

Pneumatische Auflage- und Spannkontrolle
Bohrungs-Ø 5,5 – 13 mm
doppelt wirkend
max. Betriebsdruck 30, 80 und 120 bar
Bohrungsspanner
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

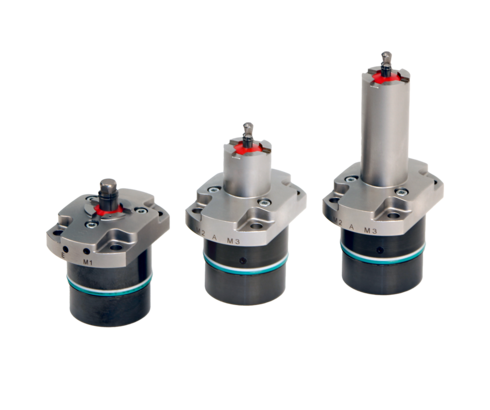

B 1.487 Bohrungsspanner

Der hydraulisch betätigte Bohrungsspanner eignet sich zum Spannen von Werkstücken, die in der Auflagefläche glatte Bohrungen von 5,5 bis 13 mm Durchmesser haben.
Das Werkstück wird direkt auf die gehärteten Auflagen der Bohrungsspanner aufgelegt und wird deshalb beim Spannen nicht verformt.
Da nur in einer Ebene gespannt wird, ist eine 5-Seiten-Bearbeitung möglich.

Der doppelt wirkende Hydraulikzylinder betätigt einen zentrisch im Gehäuse angeordneten konischen Spannbolzen, der die gehärtete Spannbuchse spreizt. Die Spreizkraft bewirkt das Eindringen der Spitzen in die weichere
Bohrungsoberfläche. Dieser Formschluss garantiert eine sichere Spannung des Werkstücks. Alle Funktionen können pneumatisch überwacht werden.
Durch Nutzung des Sperrluftanschlusses kann der Eintritt von Flüssigkeiten und Spänen in die Spannbuchse vermieden werden.

Artikel (54)
Gehäusebauform
Einsteckausführung (54)
Typ
Bohrungsspanner (54)
Funktionsweise
doppelt wirkend (54)
max. Betriebsdruck [bar]
hydraulische Anschlüsse
für gebohrte Kanäle (54)
Zentrierfunktion
ohne Zentrierung (54)
min. Spanndurchmesser [mm]
max. Spanndurchmesser [mm]
max. Niederzugkraft [kN]
Dichtung
NBR (54)
Auflagekontrolle
pneumatisch (54)
Sperrluftanschluss
mit (54)
Spannkontrolle
pneumatisch (54)
Art.-Nr. CAD-DatenTypFunktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
Art.-Nr.
BCC1055H016SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H026SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H036SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H046SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H056SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H066SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1060H016SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1060H026SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1060H036SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1060H046SZ
CAD-Daten
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Eigenschaften
Art.-Nr.
BCC1055H016SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1055H026SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1055H036SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1055H046SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1055H056SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1055H066SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.2
max. Spanndurchmesser [mm]
6.2
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1060H016SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.7
max. Spanndurchmesser [mm]
6.7
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1060H026SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.7
max. Spanndurchmesser [mm]
6.7
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1060H036SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.7
max. Spanndurchmesser [mm]
6.7
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Art.-Nr.
BCC1060H046SZ
Typ
Bohrungsspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
30
hydraulische Anschlüsse
für gebohrte Kanäle
Zentrierfunktion
ohne Zentrierung
Gehäusebauform
Einsteckausführung
min. Spanndurchmesser [mm]
5.7
max. Spanndurchmesser [mm]
6.7
max. Niederzugkraft [kN]
1.2
Dichtung
NBR
Auflagekontrolle
pneumatisch
Sperrluftanschluss
mit
Spannkontrolle
pneumatisch
Zubehörartikel (1)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
0342003
CAD-Daten
Beschreibung
Abstimmplatte für Bohrungsspanner B1.487 nach Katalogblatt B1.487
Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
