Druckschalter

hydraulisch-elektronischer Signalwandler
2 Schaltausgänge
max. Betriebsdruck 250 und 600 bar

Downloads

Katalogblatt

DE EN FR ES IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

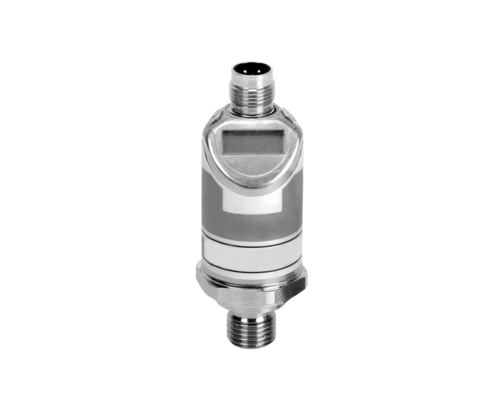

F 9.733 Druckschalter

Einfach einstellbarer elektronischer Druckschalter in kompakter Bauform mit zwei verschleißfreien Transistor-Schaltausgängen.
Die Einstellung der Schaltpunkte erfolgt über zwei Drucktasten mit Hilfe der vierstelligen digitalen Druckanzeige. Die Schaltstellungen der beiden Ausgänge werden durch eine grüne oder rote Hintergrundbeleuchtung der Anzeige signalisiert.
Zur optimalen Anpassung an die jeweilige Applikation bietet das Gerät zusätzliche Einstellparameter, z. B. Schaltverzögerungszeiten und Öffner/Schließer-Funktion der Ausgänge.

Vorteile

Minimale Abmessungen
Robuste Edelstahlmesszelle mit DMS
Zwei PNP-Transistor-Schaltausgänge
Einfache Einstellung mit 2 Drucktasten
Menüführung nach VDMA 24574-1
Vierstellige Digitalanzeige, wahlweise in [bar], [MPa] oder [psi]
Kontinuierliche IST-Druckanzeige
Genauigkeit ≤ ± 0,5% des Messbereichs
Mehrfarbige Schaltanzeige für beide Ausgänge
Viele hilfreiche Zusatzfunktionen

Artikel (2)

Anzahl

Art.-Nr.	CAD-Daten	Typ	Funktionsweise	Druckeinstellbereich [bar]	elektrische Versorgung
Art.-Nr. 9740073	CAD-Daten	Typ Druckschalter	Funktionsweise hydraulisch-elektronisch	Druckeinstellbereich [bar] 2,5 - 250	elektrische Versorgung 10 - 32 VDC	Eigenschaften
Art.-Nr. 9740075	CAD-Daten	Typ Druckschalter	Funktionsweise hydraulisch-elektronisch	Druckeinstellbereich [bar] 6 - 600	elektrische Versorgung 10 - 32 VDC	Eigenschaften

Zubehörartikel (2)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3829282	CAD-Daten	Beschreibung Kabeldose M12x1, abgewinkelt Leitung geschirmt Leitungslänge ca. 5 m 4 Adern Lif9YH11YH 4 x 0,34 mm² Mantel-Ø 5,1 mm nach Katalogblatt F9.733
Art.-Nr. 9208225	CAD-Daten	Beschreibung Anschlussadapter, drehbar Innengewinde G1/4 auf Außengewinde G1/4 nach Katalogblatt F9.733
