B1.880

Schwenkspanner mit Überlastsicherung

Flansch oben, einfach und doppelt wirkend
max. Betriebsdruck 500 bar, einfach und doppelt wirkend
Schwenkspanner mit Überlastsicherung
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung
B1.880 Schwenkspanner mit Überlastsicherung

Der hydraulische Schwenkspanner wird zum Spannen von Werkstücken benutzt, bei denen die Spannpunkte zum Be- und Entladen der Vorrichtung frei sein müssen.

Der Schwenkspanner ist ein Zugzylinder, bei dem ein Teil des Gesamthubs als Schwenkhub zum Drehen des Kolbens und des aufgeschraubten Spanneisens verwendet wird.



Schwenkrichtung

Wahlweise rechts oder links schwenkend und ohne Schwenken (0°) lieferbar. Die "Drehrichtung rechts" bezeichnet die Drehung des Kolbens im Uhrzeigersinn vom ausgefahrenen Zustand (Grundstellung) beginnend. Die Drehrichtung links dementsprechend erfolgt gegen den Uhrzeigersinn.
Schwenkwinkel-Standard sind 45°, 60° und 90°.

Einsatz
Einsatz
Funktion des Schwenspanners
Funktion des Schwenspanners

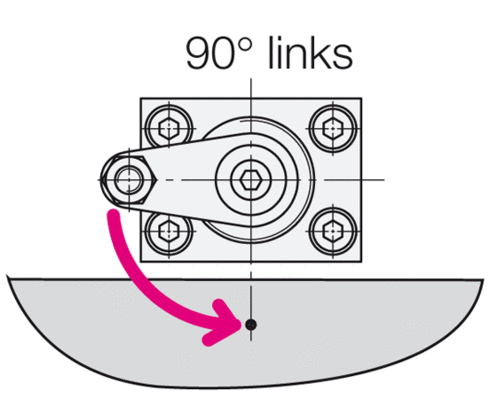

Schwenkrichtung des Schwenkspanners
Schwenkrichtung des Schwenkspanners
