Baureihe
B1.590

Hydro-Blockzylinder

Artikel und Preise auf Anfrage
Blockzylinder in Zylinderrohrausführung
doppelt wirkend
max. Betriebsdruck 250 bar
Hydro-Blockzylinder
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung

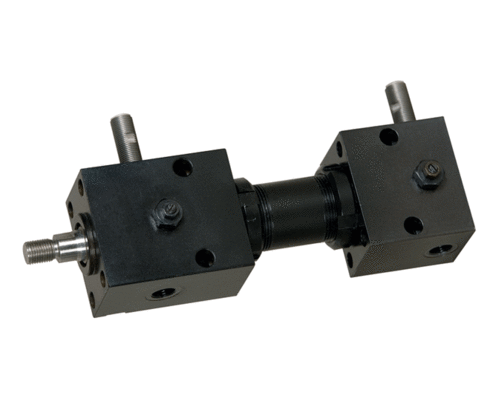

B 1.590 Hydro-Blockzylinder

Seit Jahren ist der ROEMHELD Blockzylinder ein bewährter Baustein hydraulischer Anlagen.
Der Hydro-Blockzylinder ergänzt dieses Programm durch folgende Merkmale:

  • Kolbenhub bis 1200 mm
  • Einbaumöglichkeit von hochdruckfesten Sensoren für die Endlagenkontrolle
  • Einstellbare Endlagendämpfung lieferbar

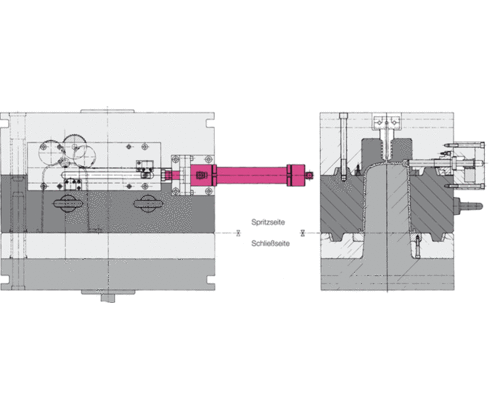

Die Einsatzmöglichkeiten im Maschinen- und Apparatebau werden dadurch wesentlich erweitert, insbesondere auch im Formenbau zum Betätigen von Kernzügen und Schiebern.

Der Hydro-Blockzylinder als Linearantrieb vereinigt die Vorteile von zwei Baureihen

  • Hydro-Zylinder mit langen Hüben und optionaler Endlagendämpfung
  • Blockzylinder mit vielfältigen Befestigungs- und Ölzuführungsmöglichkeiten und optionaler Endlagenkontrolle.

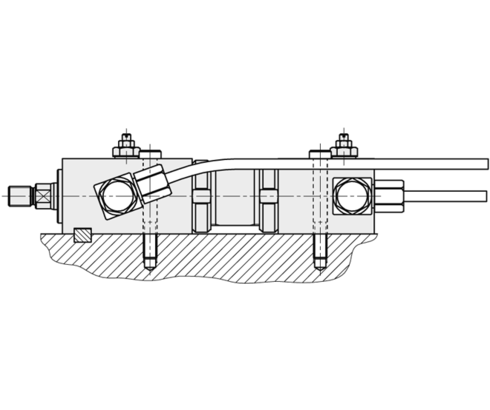

Die beiden Zylinderköpfe in Blockform werden durch ein HP-Rohr miteinander verbunden, in dem auch der Kolben geführt ist. Das HP-Rohr und das hartverchromte Kolbenstangenmaterial sind Meterware, was eine Fertigung beliebiger Kolbenhübe in kürzester Zeit ermöglicht. Die verschiedenen Anschluss und Befestigungsmöglichkeiten zeigen die obigen Beispiele. Der Hydro-Blockzylinder ist ohne und mit einstellbarer Endlagendämpfung lieferbar.
Für die Endlagenkontrolle stehen hoch druckfeste Sensoren zur Verfügung, die je nach Zylindergröße und Temperatur ausgewählt werden.

Artikel (24)
Artikel auf Anfrage lieferbar
Auf Anfrage erfolgt Prüfung, ob der Artikel noch lieferbar ist
Lädt…
Hub [mm]
Funktionsweise
doppelt wirkend (24)
Endlagenkontrolle
Zubehör (24)
Endlagendämpfung
Kolbendurchmesser [mm]
Stangendurchmesser [mm]
max. Druckkraft [kN]
max. Zugkraft [kN]
max. Betriebsdruck [bar]
250 (24)
Dichtungen
FKM (24)
Befestigung
Längs- und Querbohrungen (24)
Kolbenstangenende
hydraulische Anschlüsse
max. Kolbengeschwindigkeit [m/s]
0.5 (24)
Gelenklager
nein (24)
Art.-Nr. CAD-DatenHub [mm]FunktionsweiseEndlagenkontrolleEndlagendämpfung
Art.-Nr.
CAD-Daten
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
60-1200
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Eigenschaften
Art.-Nr.
CAD-Daten
Hub [mm]
60-1200
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Eigenschaften
Lädt…
Art.-Nr.
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
max. Druckkraft [kN]
12.3
max. Zugkraft [kN]
7.25
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M12
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
max. Druckkraft [kN]
12.3
max. Zugkraft [kN]
7.25
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M12
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
max. Druckkraft [kN]
12.3
max. Zugkraft [kN]
7.25
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-750
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
max. Druckkraft [kN]
12.3
max. Zugkraft [kN]
7.25
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
max. Druckkraft [kN]
20.1
max. Zugkraft [kN]
12.3
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M14
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
max. Druckkraft [kN]
20.1
max. Zugkraft [kN]
12.3
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M14
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
max. Druckkraft [kN]
20.1
max. Zugkraft [kN]
12.3
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Innengewinde M12
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
70-950
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
max. Druckkraft [kN]
20.1
max. Zugkraft [kN]
12.3
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Innengewinde M12
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
60-1200
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
nein
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
25
max. Druckkraft [kN]
31.4
max. Zugkraft [kN]
19.1
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M16
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Art.-Nr.
Hub [mm]
60-1200
Funktionsweise
doppelt wirkend
Endlagenkontrolle
Zubehör
Endlagendämpfung
ja
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
25
max. Druckkraft [kN]
31.4
max. Zugkraft [kN]
19.1
max. Betriebsdruck [bar]
250
Dichtungen
FKM
Befestigung
Längs- und Querbohrungen
Kolbenstangenende
Außengewinde M16
hydraulische Anschlüsse
G1/4 oder O-Ring
max. Kolbengeschwindigkeit [m/s]
0.5
Gelenklager
nein
Zubehörartikel (11)
Artikel auf Anfrage lieferbar
Auf Anfrage erfolgt Prüfung, ob der Artikel noch lieferbar ist
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
/
Beschreibung
O-Ring 15,54 x 2,62 mm - FKM nach Katalogblatt B1.590
Art.-Nr.
CAD-Daten
/
Beschreibung
O-Ring 18,72 x 2,62 mm - FKM nach Katalogblatt B1.590
Art.-Nr.
CAD-Daten
Beschreibung
Verschlussschraube VSD G1/4 A max. 400 bar, nach Katalogblatt F9.300
Art.-Nr.
CAD-Daten
Beschreibung
Verschlussschraube VSD G1/2 A max. 400 bar, nach Katalogblatt F9.300
Art.-Nr.
CAD-Daten
Beschreibung
Hochdruckfester Sensor M12x1 mm für 15X7-XXX und 15X8-XXX Umgebungstemperatur –25 bis +80 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr.
CAD-Daten
Beschreibung
Anschlusskabel mit pnp Winkelstecker M12 mit 2 LED, Kabellänge 3m nach Katalogblatt G2.140
Art.-Nr.
CAD-Daten
Beschreibung
Anschlusskabel mit geradem pnp Stecker M12 ohne LED, Kabellänge 3m nach Katalogblatt G2.140
Art.-Nr.
CAD-Daten
Beschreibung
Hochdruckfester Sensor M12x1 mm für 15X3-XXX bis 15X6-XXX Umgebungstemperatur –25 bis +80 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr.
CAD-Daten
Beschreibung
Hochdruckfester Sensor M12x1 mm für 15X7-XXX und 15X8-XXX Umgebungstemperatur –25 bis +120 °C 500 bar, nach Katalogblatt B1.520
Art.-Nr.
CAD-Daten
Beschreibung
Steckverbinder pnp M 12 gerade Kabellänge 5 m, Schutzart IP68 Umgebungstemperatur –40 bis +105 °C ohne LED, nach Katalogblatt B1.520
Lädt…
Anwendungsbeispiele
Anwendungsbeispiel 1

Verstellbare Rahmen-Nieteinrichtung mit Hydro-Blockzylindern B1.590
